Kompilierungsmethoden für Hamilton-Simulationsschaltungen
Geschätzte Nutzung: unter 1 Minute auf einem IBM Heron-Prozessor (HINWEIS: Dies ist nur eine Schätzung. Deine Laufzeit kann variieren.)
Lernziele
Nach diesem Tutorial wirst du verstehen:
- Wie du den Qiskit-Transpiler mit SABRE für Layout- und Routing-Optimierung verwendest
- Wie du den KI-gestützten Transpiler für fortgeschrittene Schaltungsoptimierung nutzt
- Wie du das Rustiq-Plugin zur Synthese von
PauliEvolutionGate-Operationen in Hamilton-Simulationsschaltungen einsetzt - Wie du Kompilierungsmethoden anhand von Zwei-Qubit-Tiefe, Gesamtanzahl der Gates und Laufzeit vergleichst und bewertest
Voraussetzungen
Wir empfehlen, dass du mit den folgenden Themen vertraut bist, bevor du dieses Tutorial durcharbeitest:
Hintergrund
Die Quantenschaltungskompilierung transformiert einen hochrangigen Quantenalgorithmus in eine physische Schaltung, die den Einschränkungen der Ziel-Quantenhardware entspricht. Effektive Kompilierung kann Schaltungstiefe und Anzahl der Gates erheblich reduzieren, was sich direkt auf die Qualität der Ergebnisse auf kurzfristigen Quantengeräten auswirkt.
Dieses Tutorial vergleicht drei Kompilierungsmethoden für Hamilton-Simulationsschaltungen, die mit PauliEvolutionGate erstellt wurden. Diese Schaltungen modellieren paarweise Qubit-Wechselwirkungen (z. B. -, - und -Terme) und werden häufig in Quantenchemie, Festkörperphysik und Materialwissenschaft eingesetzt.
Die Benchmark-Schaltungen stammen aus der Hamlib-Sammlung, auf die über das Benchpress-Repository zugegriffen wird. Hamlib stellt einen standardisierten Satz repräsentativer Hamiltonians bereit, der es ermöglicht, Kompilierungsstrategien bei realistischen Simulations-Workloads zu vergleichen.
Übersicht über Kompilierungsmethoden
Qiskit-Transpiler mit SABRE
Der Qiskit-Transpiler verwendet den SABRE-Algorithmus (SWAP-based BidiREctional heuristic search) zur Optimierung von Schaltungslayout und Routing. SABRE konzentriert sich auf die Minimierung von SWAP-Gates und deren Auswirkungen auf die Schaltungstiefe unter Berücksichtigung der Hardware-Konnektivitätsbeschränkungen. Es handelt sich um eine Allzweckmethode, die ein gutes Gleichgewicht zwischen Leistung und Kompilierungszeit bietet. Weitere Details findest du in [1]. Die Vorteile und Parameter-Exploration von SABRE werden in einem separaten Tutorial ausführlich behandelt.
KI-gestützter Transpiler
Der KI-gestützte Transpiler verwendet maschinelles Lernen, um optimale Transpilationsstrategien vorherzusagen, indem er Muster in der Schaltungsstruktur und Hardware-Einschränkungen analysiert. Er kann auch den AIPauliNetworkSynthesis-Pass anwenden, der Pauli-Netzwerkschaltungen mithilfe eines auf Reinforcement Learning basierenden Syntheseansatzes anvisiert. Weitere Informationen findest du in [2] und [3].
Rustiq-Plugin
Das Rustiq-Plugin stellt fortgeschrittene Synthesetechniken speziell für PauliEvolutionGate-Operationen bereit, die Pauli-Rotationen repräsentieren, die häufig in Trotterisierter Dynamik verwendet werden. Es ist darauf ausgelegt, niedrig-tiefe Schaltungsdekompositionen für Hamilton-Simulations-Workloads zu erzeugen. Weitere Details findest du in [4].
Wichtige Metriken
Wir vergleichen die drei Methoden anhand der folgenden Metriken:
- Zwei-Qubit-Tiefe: Die Tiefe der Schaltung, wobei nur Zwei-Qubit-Gates gezählt werden. Dies ist häufig der Engpass für die Treue auf echter Hardware.
- Schaltungsgröße (Gesamtanzahl der Gates): Die Gesamtanzahl der Gates in der transpilierten Schaltung.
- Laufzeit: Die Wanduhrzeit für die Transpilation.
Anforderungen
Stelle vor Beginn dieses Tutorials sicher, dass du Folgendes installiert hast:
- Qiskit SDK v2.0 oder höher, mit Unterstützung für Visualisierung
- Qiskit Runtime v0.22 oder höher (
pip install qiskit-ibm-runtime) - Qiskit Aer (
pip install qiskit-aer) - Qiskit IBM Transpiler (
pip install qiskit-ibm-transpiler) - Qiskit AI Transpiler Lokalmodus (
pip install qiskit_ibm_ai_local_transpiler) - Networkx (
pip install networkx)
Einrichtung
# Added by doQumentation — required packages for this notebook
!pip install -q matplotlib numpy qiskit qiskit-aer qiskit-ibm-runtime qiskit-ibm-transpiler requests scipy
from qiskit.circuit import QuantumCircuit
from qiskit_ibm_runtime import QiskitRuntimeService, SamplerV2
from qiskit.circuit.library import PauliEvolutionGate
from qiskit_ibm_transpiler import generate_ai_pass_manager
from qiskit.quantum_info import SparsePauliOp
from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager
from qiskit.transpiler.passes.synthesis.high_level_synthesis import HLSConfig
from qiskit_aer import AerSimulator
from qiskit_aer.noise import NoiseModel, depolarizing_error
from collections import Counter
from statistics import mean, stdev
from scipy.sparse import SparseEfficiencyWarning
import time
import warnings
import matplotlib.pyplot as plt
import matplotlib.ticker as ticker
import numpy as np
import json
import requests
import logging
# Suppress noisy loggers and warnings
logging.getLogger(
"qiskit_ibm_transpiler.wrappers.ai_local_synthesis"
).setLevel(logging.ERROR)
warnings.filterwarnings("ignore", category=FutureWarning)
warnings.filterwarnings("ignore", category=SparseEfficiencyWarning)
seed = 42 # Seed for reproducibility
Verbindung zu einem Backend herstellen
Wähle ein Backend, das sowohl für das kleinskalige als auch für das großskalige Beispiel verwendet wird. Das Backend bestimmt die Kopplungskarte und die Basis-Gates, auf die der Transpiler abzielt.
# QiskitRuntimeService.save_account(channel="ibm_quantum_platform",
# token="<YOUR-API-KEY>", overwrite=True, set_as_default=True)
service = QiskitRuntimeService(channel="ibm_quantum_platform")
backend = service.least_busy(operational=True, simulator=False)
print(f"Using backend: {backend.name}")
Using backend: ibm_pittsburgh
Pass Manager definieren
Richte die drei Kompilierungsmethoden ein.
# SABRE pass manager (Qiskit default at optimization level 3)
pm_sabre = generate_preset_pass_manager(
optimization_level=3, backend=backend, seed_transpiler=seed
)
# AI transpiler pass manager (local mode)
pm_ai = generate_ai_pass_manager(
backend=backend, optimization_level=3, ai_optimization_level=3
)
Fetching 127 files: 0%| | 0/127 [00:00<?, ?it/s]
# Rustiq pass manager for PauliEvolutionGate synthesis
hls_config = HLSConfig(
PauliEvolution=[
(
"rustiq",
{
"nshuffles": 400,
"upto_phase": True,
"fix_clifford": True,
"preserve_order": False,
"metric": "depth",
},
)
]
)
pm_rustiq = generate_preset_pass_manager(
optimization_level=3,
backend=backend,
hls_config=hls_config,
seed_transpiler=seed,
)
Hilfsfunktionen definieren
Die folgende Funktion transpiliert eine Liste von Schaltungen mithilfe eines gegebenen Pass Managers und zeichnet die wichtigsten Metriken (Zwei-Qubit-Tiefe, Schaltungsgröße und Laufzeit) für jede Schaltung auf.
def capture_transpilation_metrics(
results, pass_manager, circuits, method_name
):
"""
Transpile circuits and append one metrics record per circuit to
``results``.
Args:
results (list): List of dicts to append the metrics records to.
pass_manager: Pass manager used for transpilation.
circuits (list): List of quantum circuits to transpile.
method_name (str): Name of the transpilation method.
Returns:
list: List of transpiled circuits.
"""
transpiled_circuits = []
for i, qc in enumerate(circuits):
start_time = time.time()
transpiled_qc = pass_manager.run(qc)
end_time = time.time()
# Decompose swaps for consistency across methods
transpiled_qc = transpiled_qc.decompose(gates_to_decompose=["swap"])
transpilation_time = end_time - start_time
two_qubit_depth = transpiled_qc.depth(
lambda x: x.operation.num_qubits == 2
)
circuit_size = transpiled_qc.size()
results.append(
{
"method": method_name,
"qc_name": qc.name,
"qc_index": i,
"num_qubits": qc.num_qubits,
"two_qubit_depth": two_qubit_depth,
"size": circuit_size,
"runtime": transpilation_time,
}
)
transpiled_circuits.append(transpiled_qc)
print(
f"[{method_name}] Circuit {i} ({qc.name}): "
f"2Q depth={two_qubit_depth}, size={circuit_size}, "
f"time={transpilation_time:.2f}s"
)
return transpiled_circuits
def _method_order(results):
"""Return the distinct method names in their first-seen order."""
order = []
for r in results:
if r["method"] not in order:
order.append(r["method"])
return order
def print_summary_table(results):
"""
Print the mean and standard deviation of each metric per compilation
method, followed by the mean percent improvement relative to SABRE.
"""
metrics = [
("two_qubit_depth", "2Q Depth"),
("size", "Gate Count"),
("runtime", "Runtime (s)"),
]
methods = _method_order(results)
by_method = {m: [r for r in results if r["method"] == m] for m in methods}
sabre_by_index = {r["qc_index"]: r for r in by_method.get("SABRE", [])}
col_w = 22
name_w = max(len(m) for m in methods)
header = f"{'Method':<{name_w}}" + "".join(
f" {label:>{col_w}}" for _, label in metrics
)
print("Mean +/- std per compilation method")
print(header)
print("-" * len(header))
for method in methods:
cells = []
for key, _ in metrics:
values = [r[key] for r in by_method[method]]
std = stdev(values) if len(values) > 1 else 0.0
cells.append(f"{mean(values):,.1f} +/- {std:,.1f}")
print(
f"{method:<{name_w}}" + "".join(f" {c:>{col_w}}" for c in cells)
)
others = [m for m in methods if m != "SABRE"]
if others and sabre_by_index:
print()
print("Mean % improvement vs SABRE (positive = better than SABRE)")
print(header)
print("-" * len(header))
for method in others:
cells = []
for key, _ in metrics:
pct = [
(sabre_by_index[r["qc_index"]][key] - r[key])
/ sabre_by_index[r["qc_index"]][key]
* 100
for r in by_method[method]
if sabre_by_index.get(r["qc_index"])
and sabre_by_index[r["qc_index"]][key]
]
if pct:
std = stdev(pct) if len(pct) > 1 else 0.0
cells.append(f"{mean(pct):+.1f}% +/- {std:.1f}%")
else:
cells.append("n/a")
print(
f"{method:<{name_w}}"
+ "".join(f" {c:>{col_w}}" for c in cells)
)
def print_per_circuit_comparison(results, num_rows=5):
"""
Print a per-metric comparison of the compilation methods for the
first ``num_rows`` circuits (sorted by qubit count). The best
(lowest) value for each metric is marked with an asterisk.
"""
metrics = [
("two_qubit_depth", "2Q Depth"),
("size", "Gate Count"),
("runtime", "Runtime (s)"),
]
methods = _method_order(results)
by_index = {}
for r in results:
by_index.setdefault(r["qc_index"], {})[r["method"]] = r
ordered = sorted(
by_index.items(),
key=lambda kv: (next(iter(kv[1].values()))["num_qubits"], kv[0]),
)[:num_rows]
for key, label in metrics:
print(f"{label} (first {num_rows} circuits by qubit count); * = best")
header = f"{'Idx':>3} {'Circuit':<16} {'Q':>3}" + "".join(
f"{m:>9}" for m in methods
)
print(header)
print("-" * len(header))
for idx, method_map in ordered:
any_record = next(iter(method_map.values()))
present = {
m: method_map[m][key] for m in methods if m in method_map
}
best = min(present.values())
line = (
f"{idx:>3} {any_record['qc_name'][:16]:<16} "
f"{any_record['num_qubits']:>3}"
)
for m in methods:
value = method_map[m][key]
text = f"{value:.2f}" if key == "runtime" else f"{int(value)}"
if value == best:
text += "*"
line += f"{text:>9}"
print(line)
print()
Hamilton-Schaltungen aus Hamlib laden
Wir laden einen repräsentativen Satz von Hamiltonians aus dem Benchpress-Repository und erstellen PauliEvolutionGate-Schaltungen. Schaltungen, die die Qubit-Anzahl des Backends überschreiten, werden entfernt, ebenso wie Schaltungen, deren dekompilierte Größe 1.500 Gates übersteigt (um die Transpilationszeit überschaubar zu halten).
# Obtain the Hamiltonian JSON from the benchpress repository
url = "https://raw.githubusercontent.com/Qiskit/benchpress/e7b29ef7be4cc0d70237b8fdc03edbd698908eff/benchpress/hamiltonian/hamlib/100_representative.json"
response = requests.get(url)
response.raise_for_status()
ham_records = json.loads(response.text)
# Remove circuits that are too large for the backend
ham_records = [
h for h in ham_records if h["ham_qubits"] <= backend.num_qubits
]
# Build PauliEvolutionGate circuits
qc_ham_list = []
for h in ham_records:
terms = h["ham_hamlib_hamiltonian_terms"]
coeff = h["ham_hamlib_hamiltonian_coefficients"]
num_qubits = h["ham_qubits"]
name = h["ham_problem"]
evo_gate = PauliEvolutionGate(SparsePauliOp(terms, coeff))
qc = QuantumCircuit(num_qubits)
qc.name = name
qc.append(evo_gate, range(num_qubits))
qc_ham_list.append(qc)
# Remove circuits whose decomposed size exceeds 1500 gates so that transpilation completes in a reasonable time frame
qc_ham_list = [qc for qc in qc_ham_list if qc.decompose().size() <= 1500]
print(f"Total Hamiltonian circuits loaded: {len(qc_ham_list)}")
print(
f"Qubit range: {min(qc.num_qubits for qc in qc_ham_list)} to {max(qc.num_qubits for qc in qc_ham_list)}"
)
Total Hamiltonian circuits loaded: 42
Qubit range: 2 to 112
Teile die Schaltungen in kleinskalige (weniger als 20 Qubits) und großskalige (20 oder mehr Qubits) Gruppen auf.
qc_small = [qc for qc in qc_ham_list if qc.num_qubits < 20]
qc_large = [qc for qc in qc_ham_list if qc.num_qubits >= 20]
print(f"Small-scale circuits (<20 qubits): {len(qc_small)}")
print(f"Large-scale circuits (>=20 qubits): {len(qc_large)}")
Small-scale circuits (<20 qubits): 20
Large-scale circuits (>=20 qubits): 22
Zeige eine der kleinskaligen Hamilton-Schaltungen vor der Transpilation als Vorschau an.
# We decompose the circuit here, otherwise it would just be a PauliEvolutionGate box,
# which isn't very informative to look at!
qc_small[0].decompose().draw("mpl", fold=-1)
Kleinskaliges Beispiel
In diesem Abschnitt vergleichen wir die drei Kompilierungsmethoden an Hamilton-Schaltungen mit weniger als 20 Qubits. Diese Schaltungen werden schnell transpiliert und bieten einen klaren Überblick darüber, wie jede Methode mit Schaltungen moderater Komplexität umgeht.
Schritt 1: Klassische Eingaben auf ein Quantenproblem abbilden
Jeder Hamilton wird als PauliEvolutionGate-Schaltung kodiert. Die Schaltungen wurden bereits im Einrichtungsabschnitt aus den Hamlib-Benchmark-Daten erstellt.
Schritt 2: Problem für die Ausführung auf Quantenhardware optimieren
Wir transpilieren alle kleinskaligen Schaltungen mit jedem der drei Pass Manager und erfassen dann die Metriken.
results_small = []
tqc_sabre_small = capture_transpilation_metrics(
results_small, pm_sabre, qc_small, "SABRE"
)
tqc_ai_small = capture_transpilation_metrics(
results_small, pm_ai, qc_small, "AI"
)
tqc_rustiq_small = capture_transpilation_metrics(
results_small, pm_rustiq, qc_small, "Rustiq"
)
[SABRE] Circuit 0 (all-vib-bh): 2Q depth=3, size=30, time=2.09s
[SABRE] Circuit 1 (all-vib-c2h): 2Q depth=18, size=111, time=0.01s
[SABRE] Circuit 2 (all-vib-o3): 2Q depth=6, size=58, time=0.00s
[SABRE] Circuit 3 (all-vib-c2h): 2Q depth=2, size=37, time=0.01s
[SABRE] Circuit 4 (graph-gnp_k-2): 2Q depth=24, size=126, time=0.01s
[SABRE] Circuit 5 (LiH): 2Q depth=66, size=285, time=0.01s
[SABRE] Circuit 6 (all-vib-fccf): 2Q depth=66, size=339, time=0.01s
[SABRE] Circuit 7 (all-vib-ch2): 2Q depth=88, size=413, time=0.01s
[SABRE] Circuit 8 (all-vib-f2): 2Q depth=180, size=1000, time=0.02s
[SABRE] Circuit 9 (all-vib-bhf2): 2Q depth=18, size=223, time=0.03s
[SABRE] Circuit 10 (graph-gnp_k-4): 2Q depth=122, size=675, time=0.02s
[SABRE] Circuit 11 (Be2): 2Q depth=343, size=1628, time=0.03s
[SABRE] Circuit 12 (all-vib-fccf): 2Q depth=14, size=134, time=0.00s
[SABRE] Circuit 13 (uf20-ham): 2Q depth=50, size=341, time=0.01s
[SABRE] Circuit 14 (TSP_Ncity-4): 2Q depth=118, size=615, time=0.01s
[SABRE] Circuit 15 (graph-complete_bipart): 2Q depth=232, size=1420, time=0.03s
[SABRE] Circuit 16 (all-vib-cyclo_propene): 2Q depth=18, size=354, time=0.93s
[SABRE] Circuit 17 (all-vib-hno): 2Q depth=6, size=174, time=0.14s
[SABRE] Circuit 18 (all-vib-fccf): 2Q depth=30, size=286, time=0.01s
[SABRE] Circuit 19 (tfim): 2Q depth=31, size=232, time=0.03s
[AI] Circuit 0 (all-vib-bh): 2Q depth=3, size=30, time=0.01s
Fetching 4 files: 0%| | 0/4 [00:00<?, ?it/s]
[AI] Circuit 1 (all-vib-c2h): 2Q depth=18, size=101, time=0.18s
[AI] Circuit 2 (all-vib-o3): 2Q depth=6, size=58, time=0.01s
[AI] Circuit 3 (all-vib-c2h): 2Q depth=2, size=37, time=0.01s
[AI] Circuit 4 (graph-gnp_k-2): 2Q depth=24, size=133, time=0.07s
[AI] Circuit 5 (LiH): 2Q depth=62, size=267, time=8.00s
[AI] Circuit 6 (all-vib-fccf): 2Q depth=65, size=300, time=0.18s
[AI] Circuit 7 (all-vib-ch2): 2Q depth=79, size=353, time=0.16s
[AI] Circuit 8 (all-vib-f2): 2Q depth=176, size=998, time=0.43s
[AI] Circuit 9 (all-vib-bhf2): 2Q depth=18, size=194, time=0.11s
[AI] Circuit 10 (graph-gnp_k-4): 2Q depth=114, size=668, time=0.18s
[AI] Circuit 11 (Be2): 2Q depth=292, size=1382, time=0.88s
[AI] Circuit 12 (all-vib-fccf): 2Q depth=14, size=134, time=0.01s
[AI] Circuit 13 (uf20-ham): 2Q depth=40, size=330, time=0.16s
[AI] Circuit 14 (TSP_Ncity-4): 2Q depth=96, size=600, time=0.29s
[AI] Circuit 15 (graph-complete_bipart): 2Q depth=231, size=1531, time=0.46s
[AI] Circuit 16 (all-vib-cyclo_propene): 2Q depth=18, size=309, time=0.25s
[AI] Circuit 17 (all-vib-hno): 2Q depth=10, size=198, time=0.15s
[AI] Circuit 18 (all-vib-fccf): 2Q depth=34, size=402, time=0.02s
[AI] Circuit 19 (tfim): 2Q depth=44, size=311, time=0.15s
[Rustiq] Circuit 0 (all-vib-bh): 2Q depth=3, size=30, time=0.01s
[Rustiq] Circuit 1 (all-vib-c2h): 2Q depth=13, size=69, time=0.00s
[Rustiq] Circuit 2 (all-vib-o3): 2Q depth=13, size=82, time=0.01s
[Rustiq] Circuit 3 (all-vib-c2h): 2Q depth=2, size=40, time=0.01s
[Rustiq] Circuit 4 (graph-gnp_k-2): 2Q depth=31, size=132, time=0.01s
[Rustiq] Circuit 5 (LiH): 2Q depth=59, size=285, time=0.01s
[Rustiq] Circuit 6 (all-vib-fccf): 2Q depth=34, size=193, time=0.00s
[Rustiq] Circuit 7 (all-vib-ch2): 2Q depth=49, size=302, time=0.01s
[Rustiq] Circuit 8 (all-vib-f2): 2Q depth=141, size=807, time=0.02s
[Rustiq] Circuit 9 (all-vib-bhf2): 2Q depth=13, size=146, time=0.02s
[Rustiq] Circuit 10 (graph-gnp_k-4): 2Q depth=129, size=683, time=0.02s
[Rustiq] Circuit 11 (Be2): 2Q depth=220, size=1101, time=0.02s
[Rustiq] Circuit 12 (all-vib-fccf): 2Q depth=53, size=333, time=0.01s
[Rustiq] Circuit 13 (uf20-ham): 2Q depth=63, size=425, time=0.01s
[Rustiq] Circuit 14 (TSP_Ncity-4): 2Q depth=123, size=767, time=0.02s
[Rustiq] Circuit 15 (graph-complete_bipart): 2Q depth=309, size=2107, time=0.05s
[Rustiq] Circuit 16 (all-vib-cyclo_propene): 2Q depth=16, size=283, time=0.32s
[Rustiq] Circuit 17 (all-vib-hno): 2Q depth=19, size=291, time=0.32s
[Rustiq] Circuit 18 (all-vib-fccf): 2Q depth=44, size=546, time=0.02s
[Rustiq] Circuit 19 (tfim): 2Q depth=24, size=416, time=0.01s
Die folgende Tabelle fasst den Durchschnitt und die Standardabweichung jeder Metrik über alle kleinskaligen Schaltungen zusammen, zusammen mit der prozentualen Verbesserung gegenüber SABRE. Da die Schaltungsgrößen stark variieren, bietet die Standardabweichung wichtigen Kontext zur Interpretation der Durchschnittswerte.
print_summary_table(results_small)
Mean +/- std per compilation method
Method 2Q Depth Gate Count Runtime (s)
------------------------------------------------------------------------------
SABRE 71.8 +/- 89.6 424.1 +/- 446.0 0.2 +/- 0.5
AI 67.3 +/- 80.2 416.8 +/- 426.7 0.6 +/- 1.8
Rustiq 67.9 +/- 80.0 451.9 +/- 484.7 0.0 +/- 0.1
Mean % improvement vs SABRE (positive = better than SABRE)
Method 2Q Depth Gate Count Runtime (s)
------------------------------------------------------------------------------
AI -2.1% +/- 19.8% -0.6% +/- 14.7% -5635.1% +/- 20725.2%
Rustiq -25.3% +/- 85.4% -16.3% +/- 50.4% -7.0% +/- 60.6%
Die Tabelle pro Schaltung zeigt, wie jede Methode bei einzelnen Schaltungen abschneidet. Der beste Wert für jede Metrik ist mit einem Sternchen markiert. Man beachte, dass bei den einfachsten Schaltungen alle drei Methoden oft zum gleichen Ergebnis konvergieren.
print_per_circuit_comparison(results_small, num_rows=8)
2Q Depth (first 8 circuits by qubit count); * = best
Idx Circuit Q SABRE AI Rustiq
----------------------------------------------------
0 all-vib-bh 2 3* 3* 3*
1 all-vib-c2h 3 18 18 13*
2 all-vib-o3 4 6* 6* 13
3 all-vib-c2h 4 2* 2* 2*
4 graph-gnp_k-2 4 24* 24* 31
5 LiH 4 66 62 59*
6 all-vib-fccf 4 66 65 34*
7 all-vib-ch2 4 88 79 49*
Gate Count (first 8 circuits by qubit count); * = best
Idx Circuit Q SABRE AI Rustiq
----------------------------------------------------
0 all-vib-bh 2 30* 30* 30*
1 all-vib-c2h 3 111 101 69*
2 all-vib-o3 4 58* 58* 82
3 all-vib-c2h 4 37* 37* 40
4 graph-gnp_k-2 4 126* 133 132
5 LiH 4 285 267* 285
6 all-vib-fccf 4 339 300 193*
7 all-vib-ch2 4 413 353 302*
Runtime (s) (first 8 circuits by qubit count); * = best
Idx Circuit Q SABRE AI Rustiq
----------------------------------------------------
0 all-vib-bh 2 2.09 0.01 0.01*
1 all-vib-c2h 3 0.01 0.18 0.00*
2 all-vib-o3 4 0.00* 0.01 0.01
3 all-vib-c2h 4 0.01 0.01 0.01*
4 graph-gnp_k-2 4 0.01* 0.07 0.01
5 LiH 4 0.01* 8.00 0.01
6 all-vib-fccf 4 0.01 0.18 0.00*
7 all-vib-ch2 4 0.01 0.16 0.01*
Ergebnisse visualisieren
Die folgenden Diagramme vergleichen die drei Methoden für jede Metrik auf Schaltungsebene. Die Schaltungen sind nach Qubit-Anzahl sortiert und auf der x-Achse nach Index beschriftet, da mehrere Schaltungen die gleiche Anzahl von Qubits haben können.
def plot_transpilation_comparison(results, title_prefix):
"""
Create a three-panel figure comparing compilation methods on
two-qubit depth, circuit size, and runtime.
Circuits are sorted by qubit count and plotted by circuit index.
"""
methods = _method_order(results)
palette = {"SABRE": "#1f77b4", "AI": "#ff7f0e", "Rustiq": "#2ca02c"}
markers = {"SABRE": "o", "AI": "^", "Rustiq": "s"}
# Order circuits by qubit count (then index) and map to plot positions
ref = sorted(
[r for r in results if r["method"] == methods[0]],
key=lambda r: (r["num_qubits"], r["qc_index"]),
)
pos_map = {r["qc_index"]: pos for pos, r in enumerate(ref)}
tick_positions = [pos_map[r["qc_index"]] for r in ref]
tick_labels = [
f"{pos_map[r['qc_index']]} ({r['num_qubits']}q)" for r in ref
]
metrics = [
("two_qubit_depth", "Two-Qubit Depth"),
("size", "Total Gate Count (Circuit Size)"),
("runtime", "Transpilation Runtime (s)"),
]
fig, axes = plt.subplots(1, 3, figsize=(20, 5.5))
fig.suptitle(title_prefix, fontsize=15, fontweight="bold", y=1.02)
for ax, (metric, ylabel) in zip(axes, metrics):
for method in methods:
subset = sorted(
[r for r in results if r["method"] == method],
key=lambda r: pos_map[r["qc_index"]],
)
ax.plot(
[pos_map[r["qc_index"]] for r in subset],
[r[metric] for r in subset],
marker=markers.get(method, "o"),
label=method,
color=palette.get(method, None),
linewidth=1.5,
markersize=6,
alpha=0.85,
)
ax.set_xlabel("Circuit Index (num qubits)", fontsize=11)
ax.set_ylabel(ylabel, fontsize=11)
ax.legend(frameon=True, fontsize=9)
ax.grid(True, linestyle="--", alpha=0.4)
step = max(1, len(tick_positions) // 15)
ax.set_xticks(tick_positions[::step])
ax.set_xticklabels(
[tick_labels[i] for i in range(0, len(tick_labels), step)],
fontsize=7,
rotation=45,
ha="right",
)
plt.tight_layout()
plt.show()
def plot_pct_improvement_vs_sabre(results, title_prefix):
"""
Plot the per-circuit percent improvement of each non-SABRE method
relative to SABRE, for each metric. A positive value means the
method improved on SABRE; negative means SABRE was better.
"""
metrics = [
("two_qubit_depth", "2Q Depth"),
("size", "Gate Count"),
("runtime", "Runtime"),
]
palette = {"AI": "#ff7f0e", "Rustiq": "#2ca02c"}
markers = {"AI": "^", "Rustiq": "s"}
methods = _method_order(results)
sabre = sorted(
[r for r in results if r["method"] == "SABRE"],
key=lambda r: (r["num_qubits"], r["qc_index"]),
)
other_methods = [m for m in methods if m != "SABRE"]
tick_positions = list(range(len(sabre)))
tick_labels = [
f"{i} ({sabre[i]['num_qubits']}q)" for i in range(len(sabre))
]
fig, axes = plt.subplots(1, 3, figsize=(20, 5.5))
fig.suptitle(
f"{title_prefix}: % Improvement over SABRE",
fontsize=15,
fontweight="bold",
y=1.02,
)
for ax, (metric, label) in zip(axes, metrics):
ax.axhline(0, color="#1f77b4", linewidth=2, label="SABRE (baseline)")
for method in other_methods:
data = sorted(
[r for r in results if r["method"] == method],
key=lambda r: (r["num_qubits"], r["qc_index"]),
)
pct = [
(sabre[i][metric] - data[i][metric]) / sabre[i][metric] * 100
for i in range(len(sabre))
]
ax.plot(
tick_positions,
pct,
marker=markers.get(method, "o"),
label=method,
color=palette.get(method, None),
linewidth=1.5,
markersize=6,
alpha=0.85,
)
ax.set_xlabel("Circuit Index (num qubits)", fontsize=11)
ax.set_ylabel(f"% Improvement ({label})", fontsize=11)
ax.legend(frameon=True, fontsize=9)
ax.grid(True, linestyle="--", alpha=0.4)
step = max(1, len(tick_positions) // 15)
ax.set_xticks(tick_positions[::step])
ax.set_xticklabels(
[tick_labels[i] for i in range(0, len(tick_labels), step)],
fontsize=7,
rotation=45,
ha="right",
)
ylims = ax.get_ylim()
ax.axhspan(0, max(ylims[1], 1), alpha=0.04, color="green")
ax.axhspan(min(ylims[0], -1), 0, alpha=0.04, color="red")
plt.tight_layout()
plt.show()

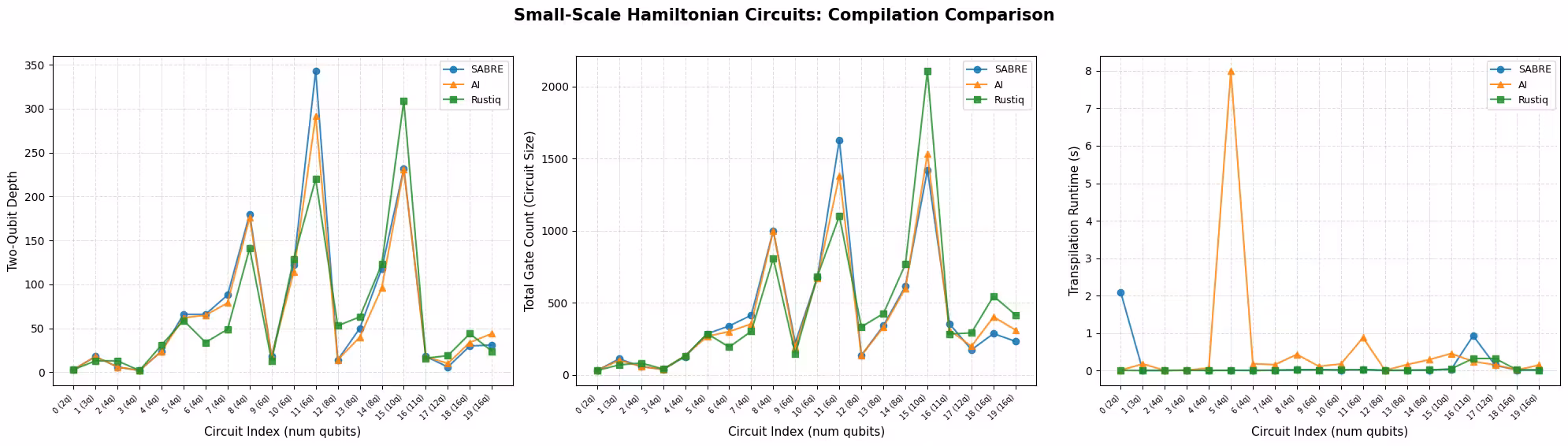

plot_transpilation_comparison(
results_small,
"Small-Scale Hamiltonian Circuits: Compilation Comparison",
)

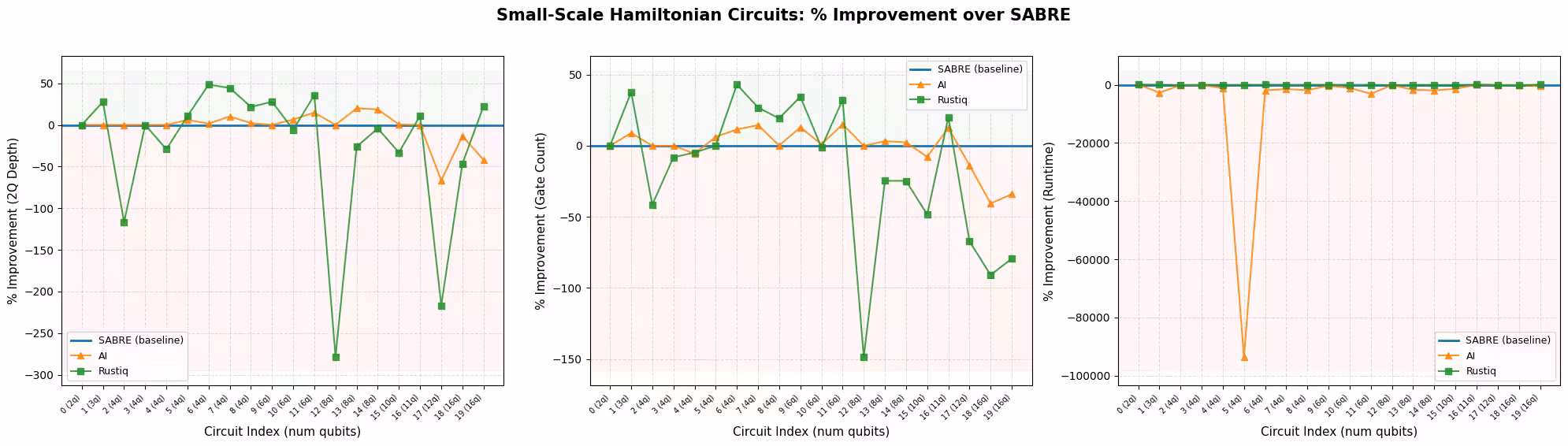

plot_pct_improvement_vs_sabre(
results_small,
"Small-Scale Hamiltonian Circuits",
)
In dieser Größenordnung schneiden alle drei Pass Manager gut ab und ihre Durchschnittswerte liegen nahe beieinander. Dies liegt vor allem daran, dass kleine Schaltungen wenig Spielraum für weitere Optimierungen lassen, sodass die Methoden dazu neigen, zu ähnlichen Lösungen zu konvergieren.
In diesem Beispiel erzeugt Rustiq die variabelsten Ergebnisse, mit den größten Ausreißern sowohl bei der Zwei-Qubit-Tiefe als auch bei der Gate-Anzahl. Diese Variabilität bedeutet zwar, dass Rustiq manchmal hinter den anderen Methoden zurückbleibt, aber auch, dass Rustiq gelegentlich bessere Lösungen findet. Der KI-Transpiler ist in seinen Ergebnissen stabiler als SABRE und Rustiq und folgt den meisten Schaltungen eng, ohne viele Ausreißer.
Bei der Laufzeit sind SABRE und Rustiq beide schnell, während der KI-gestützte Transpiler bei bestimmten Schaltungen merklich langsamer ist.
Beste Methode nach Metrik
Das folgende Diagramm zeigt, wie oft jede Methode den besten (niedrigsten) Wert für jede Metrik erzielte. Gleichstände sind möglich: Bei einfacheren Schaltungen können mehrere Methoden die gleiche optimale Zwei-Qubit-Tiefe oder Gate-Anzahl erreichen. Bei einem Gleichstand erhalten alle gleichauf liegenden Methoden einen Punkt, sodass die Prozentzahlen für eine bestimmte Metrik mehr als 100 % ergeben können.
def plot_best_method_bars(results, metrics_list=None):
"""
Plot a grouped bar chart showing the percentage of circuits
where each method achieved the best (lowest) value for each metric.
Ties are counted for all tied methods, so percentages per metric
can sum to more than 100%.
"""
if metrics_list is None:
metrics_list = ["two_qubit_depth", "size", "runtime"]
labels = {
"two_qubit_depth": "2Q Depth",
"size": "Gate Count",
"runtime": "Runtime",
}
methods = _method_order(results)
palette = {"SABRE": "#1f77b4", "AI": "#ff7f0e", "Rustiq": "#2ca02c"}
by_index = {}
for r in results:
by_index.setdefault(r["qc_index"], []).append(r)
n_circuits = len(by_index)
win_data = {m: [] for m in methods}
tie_counts = []
metric_labels = []
for metric in metrics_list:
metric_labels.append(
labels.get(metric, metric.replace("_", " ").title())
)
counts = Counter()
ties = 0
for group in by_index.values():
min_val = min(r[metric] for r in group)
best = [r["method"] for r in group if r[metric] == min_val]
if len(best) > 1:
ties += 1
counts.update(best)
tie_counts.append(ties)
for m in methods:
win_data[m].append(counts.get(m, 0) / n_circuits * 100)
x = np.arange(len(metric_labels))
width = 0.22
fig, ax = plt.subplots(figsize=(8, 5))
for i, method in enumerate(methods):
bars = ax.bar(
x + i * width,
win_data[method],
width,
label=method,
color=palette.get(method, None),
edgecolor="black",
linewidth=0.5,
)
for bar in bars:
height = bar.get_height()
if height > 0:
ax.text(
bar.get_x() + bar.get_width() / 2,
height + 1.5,
f"{height:.0f}%",
ha="center",
va="bottom",
fontsize=9,
)
# Annotate tie counts below each metric label
for j, ties in enumerate(tie_counts):
if ties > 0:
ax.text(
x[j] + width,
-8,
f"({ties} tie{'s' if ties != 1 else ''})",
ha="center",
va="top",
fontsize=8,
color="gray",
)
ax.set_xticks(x + width)
ax.set_xticklabels(metric_labels, fontsize=11)
ax.set_ylabel("Circuits with best value (%)", fontsize=11)
ax.set_title(
"Best-Performing Method by Metric (ties counted for all tied methods)",
fontsize=12,
fontweight="bold",
)
ax.legend(frameon=True, fontsize=10)
ax.set_ylim(-12, 120)
ax.yaxis.set_major_formatter(ticker.PercentFormatter())
ax.grid(axis="y", linestyle="--", alpha=0.4)
plt.tight_layout()
plt.show()
plot_best_method_bars(results_small)
In diesem Beispiel schneiden die drei Methoden bei den kleinskaligen Schaltungen sehr ähnlich ab. Bei der Zwei-Qubit-Tiefe und der Gate-Anzahl ist der Anteil der Schaltungen, bei denen jede Methode am besten abschneidet, nahezu gleich (ca. 35–55 %), und viele Schaltungen enden unentschieden, weil die einfachsten Schaltungen oft eine einzige optimale Lösung haben, die mehrere Methoden finden. Der deutlichste Unterschied ist die Laufzeit: SABRE und Rustiq sind jeweils bei etwa der Hälfte der Schaltungen am schnellsten, während der KI-gestützte Transpiler selten der schnellste ist. Wenn man alle drei Metriken zusammen betrachtet, hat Rustiq einen leichten Gesamtvorteil es ist am häufigsten der Gewinner bei der Zwei-Qubit-Tiefe und bleibt wettbewerbsfähig bei Gate-Anzahl und Laufzeit.
Schritt 3: Ausführung mit Qiskit Primitives
Um zu beurteilen, wie die Qualität der Transpilation die Ausführung unter Rauschen beeinflusst, verwenden wir eine Spiegelschaltungs-Technik. Für jede transpilierte Schaltung hängen wir ihr Inverses an, sodass die kombinierte Schaltung theoretisch die Identität ist. Ausgehend vom -Zustand würde eine perfekte (rauschfreie) Ausführung den All-Nullen-Bitstring mit Wahrscheinlichkeit 1 zurückgeben.
In der Praxis akkumulieren sich Gate-Fehler in der gesamten Schaltung, sodass die Wahrscheinlichkeit, zurückzuerhalten, sinkt. Eine Kompilierungsmethode, die eine flachere Schaltung mit weniger Gates erzeugt, wird weniger Rauschen akkumulieren.
Der Spiegelschaltungsansatz ist angenehm einfach und skaliert auf jede Schaltungsgröße, da die erwartete Ausgabe immer ist und keine klassische Simulation des idealen Zustands erforderlich ist. Beachte jedoch die folgenden Einschränkungen: Die Spiegelschaltung ist ein Proxy für die eigentliche Schaltung (nicht die Schaltung selbst), sie verdoppelt die Gate-Anzahl (was den Rauscheffekt übertreibt) und kann bestimmte Fehler unterschätzen, wenn sich Rauschen symmetrisch über die Spiegelgrenze hinweg aufhebt.
Wir wählen Schaltungsindex 6 aus dem kleinskaligen Satz und führen die Spiegelschaltungen auf einem Aer-Simulator mit einem einfachen depolarisierenden Rauschmodell aus.
# Select circuit index 6 from the small-scale transpiled circuits
test_idx = 6
test_circuit = qc_small[test_idx]
print(f"Test circuit: {test_circuit.name}, {test_circuit.num_qubits} qubits")
# Get the transpiled versions
tqc_methods_small = {
"SABRE": tqc_sabre_small[test_idx],
"AI": tqc_ai_small[test_idx],
"Rustiq": tqc_rustiq_small[test_idx],
}
# Show transpilation metrics for this circuit
print(f"\nTranspilation metrics for circuit index {test_idx}:")
for method, tqc in tqc_methods_small.items():
depth_2q = tqc.depth(lambda x: x.operation.num_qubits == 2)
size = tqc.size()
print(f" {method:8s} 2Q depth={depth_2q:5d} size={size:6d}")
Test circuit: all-vib-fccf, 4 qubits
Transpilation metrics for circuit index 6:
SABRE 2Q depth= 66 size= 339
AI 2Q depth= 65 size= 300
Rustiq 2Q depth= 34 size= 193
Erstelle die Spiegelschaltungen (hänge an), bilde sie auf zusammenhängende Qubit-Indizes ab, damit der Simulator nur die aktiven Qubits verarbeitet, und führe sie auf einem verrauschten Aer-Simulator aus.
def remap_to_contiguous(tqc):
"""Remap a transpiled circuit to use contiguous qubit indices.
Transpiled circuits target specific physical qubits (e.g., qubit 45, 67)
on a large backend. This remaps them to 0, 1, 2, ... so Aer only
simulates the active qubits.
"""
active = sorted(
{tqc.find_bit(q).index for inst in tqc.data for q in inst.qubits}
)
qubit_map = {old: new for new, old in enumerate(active)}
new_qc = QuantumCircuit(len(active))
for inst in tqc.data:
old_indices = [tqc.find_bit(q).index for q in inst.qubits]
new_qc.append(inst.operation, [qubit_map[i] for i in old_indices])
return new_qc
def build_mirror_circuit(tqc):
"""Build a mirror circuit: U followed by U-dagger, with measurements.
The combined circuit U-dagger @ U should be the identity, so measuring
all zeros indicates a noise-free execution.
"""
tqc_compact = remap_to_contiguous(tqc)
mirror = tqc_compact.compose(tqc_compact.inverse())
mirror.measure_all()
return mirror
# Build a simple depolarizing noise model
noise_model = NoiseModel()
noise_model.add_all_qubit_quantum_error(
depolarizing_error(0.001, 1),
["sx", "x", "rz"], # ~0.1% per 1Q gate
)
noise_model.add_all_qubit_quantum_error(
depolarizing_error(0.01, 2),
["cx", "ecr"], # ~1% per 2Q gate
)
aer_sim = AerSimulator(noise_model=noise_model)
shots = 10000
fidelities = {}
for method, tqc in tqc_methods_small.items():
mirror = build_mirror_circuit(tqc)
sampler = SamplerV2(mode=aer_sim)
job = sampler.run([mirror], shots=shots)
result = job.result()
counts = result[0].data.meas.get_counts()
# Fidelity = fraction of all-zeros (error-free) outcomes
n_qubits = mirror.num_qubits - mirror.num_clbits # active qubits
all_zeros = "0" * mirror.num_qubits
fidelity = counts.get(all_zeros, 0) / shots
fidelities[method] = fidelity
print(
f"{method:8s} P(|00...0>) = {fidelity:.4f} ({counts.get(all_zeros, 0)}/{shots})"
)
SABRE P(|00...0>) = 0.7796 (7796/10000)
AI P(|00...0>) = 0.8073 (8073/10000)
Rustiq P(|00...0>) = 0.8923 (8923/10000)
def plot_mirror_results(tqc_methods, fidelities, circuit_name):
"""
Plot a three-panel comparison: fidelity, 2Q depth,
and gate count for each compilation method.
"""
methods = list(tqc_methods.keys())
palette = {"SABRE": "#1f77b4", "AI": "#ff7f0e", "Rustiq": "#2ca02c"}
colors = [palette.get(m, "gray") for m in methods]
fidelity_vals = [fidelities[m] for m in methods]
depth_vals = [
tqc_methods[m].depth(lambda x: x.operation.num_qubits == 2)
for m in methods
]
size_vals = [tqc_methods[m].size() for m in methods]
fig, axes = plt.subplots(1, 3, figsize=(16, 5))
fig.suptitle(
f"Mirror Circuit Results: {circuit_name}",
fontsize=14,
fontweight="bold",
y=1.02,
)
def _annotate_bars(ax, bars, values, fmt="{}"):
ymax = ax.get_ylim()[1]
for bar, val in zip(bars, values):
label = fmt.format(val)
y = val + ymax * 0.03
ax.text(
bar.get_x() + bar.get_width() / 2,
y,
label,
ha="center",
va="bottom",
fontsize=10,
fontweight="bold",
)
# Panel 1: Survival Probability
bars = axes[0].bar(
methods, fidelity_vals, color=colors, edgecolor="black", linewidth=0.5
)
axes[0].set_ylabel("Fidelity P(|00...0>)", fontsize=11)
axes[0].set_title("Fidelity (higher is better)", fontsize=12)
axes[0].set_ylim(
0, max(fidelity_vals) * 1.18 if max(fidelity_vals) > 0 else 1.0
)
axes[0].grid(axis="y", linestyle="--", alpha=0.4)
_annotate_bars(axes[0], bars, fidelity_vals, fmt="{:.4f}")
# Panel 2: Two-Qubit Depth
bars = axes[1].bar(
methods, depth_vals, color=colors, edgecolor="black", linewidth=0.5
)
axes[1].set_ylabel("Two-Qubit Depth", fontsize=11)
axes[1].set_title("2Q Depth (lower is better)", fontsize=12)
axes[1].set_ylim(0, max(depth_vals) * 1.18)
axes[1].grid(axis="y", linestyle="--", alpha=0.4)
_annotate_bars(axes[1], bars, depth_vals)
# Panel 3: Gate Count
bars = axes[2].bar(
methods, size_vals, color=colors, edgecolor="black", linewidth=0.5
)
axes[2].set_ylabel("Total Gate Count", fontsize=11)
axes[2].set_title("Gate Count (lower is better)", fontsize=12)
axes[2].set_ylim(0, max(size_vals) * 1.18)
axes[2].grid(axis="y", linestyle="--", alpha=0.4)
_annotate_bars(axes[2], bars, size_vals)
plt.tight_layout()
plt.show()
plot_mirror_results(tqc_methods_small, fidelities, test_circuit.name)
Beobachtungen
Die Methode mit der niedrigsten Zwei-Qubit-Tiefe und der geringsten Anzahl von Gates erzielt die höchste Treue, was der Erwartung entspricht, dass kürzere Schaltungen weniger Rauschen akkumulieren. Selbst bescheidene Unterschiede in Tiefe und Gate-Anzahl führen zu messbaren Unterschieden in der Treue unter dem depolarisierenden Rauschmodell.
Beachte, dass diese Ergebnisse für eine einzelne Schaltung gelten. Die relative Rangfolge der Methoden kann von Schaltung zu Schaltung variieren, abhängig von der Hamilton-Struktur.
Großskaliges Hardware-Beispiel
In diesem Abschnitt vergleichen wir die gleichen drei Kompilierungsmethoden für Hamilton-Schaltungen mit 20 oder mehr Qubits. Diese Schaltungen sind repräsentativer für praktische Hamilton-Simulations-Workloads und testen, wie gut jede Methode in Bezug auf Schaltungsqualität und Kompilierungszeit skaliert.
Schritte 1–4 kombiniert
Der Workflow folgt der gleichen Struktur wie das kleinskalige Beispiel. Wir transpilieren alle großskaligen Schaltungen mit jeder Methode, erfassen die Metriken und senden eine Spiegelschaltung an echte Quantenhardware.
results_large = []
tqc_sabre_large = capture_transpilation_metrics(
results_large, pm_sabre, qc_large, "SABRE"
)
tqc_ai_large = capture_transpilation_metrics(
results_large, pm_ai, qc_large, "AI"
)
tqc_rustiq_large = capture_transpilation_metrics(
results_large, pm_rustiq, qc_large, "Rustiq"
)
[SABRE] Circuit 0 (all-vib-hc3h2cn): 2Q depth=2, size=258, time=0.16s
[SABRE] Circuit 1 (ham-graph-gnp_k-5): 2Q depth=345, size=4036, time=0.08s
[SABRE] Circuit 2 (TSP_Ncity-5): 2Q depth=187, size=2045, time=0.04s
[SABRE] Circuit 3 (tfim): 2Q depth=100, size=489, time=0.21s
[SABRE] Circuit 4 (all-vib-h2co): 2Q depth=30, size=570, time=0.18s
[SABRE] Circuit 5 (uuf100-ham): 2Q depth=414, size=4779, time=0.09s
[SABRE] Circuit 6 (uuf100-ham): 2Q depth=523, size=5667, time=0.11s
[SABRE] Circuit 7 (graph-gnp_k-4): 2Q depth=3028, size=24885, time=0.39s
[SABRE] Circuit 8 (uf100-ham): 2Q depth=700, size=8271, time=0.15s
[SABRE] Circuit 9 (uf100-ham): 2Q depth=698, size=8957, time=0.15s
[SABRE] Circuit 10 (TSP_Ncity-7): 2Q depth=432, size=6353, time=0.12s
[SABRE] Circuit 11 (all-vib-cyclo_propene): 2Q depth=30, size=1144, time=0.20s
[SABRE] Circuit 12 (TSP_Ncity-8): 2Q depth=704, size=10287, time=0.18s
[SABRE] Circuit 13 (uf100-ham): 2Q depth=2454, size=30195, time=0.46s
[SABRE] Circuit 14 (tfim): 2Q depth=245, size=3670, time=0.08s
[SABRE] Circuit 15 (flat100-ham): 2Q depth=154, size=3836, time=0.12s
[SABRE] Circuit 16 (graph-regular_reg-4): 2Q depth=863, size=14063, time=0.22s
[SABRE] Circuit 17 (tfim): 2Q depth=581, size=8810, time=0.15s
[SABRE] Circuit 18 (FH_D-1): 2Q depth=1704, size=9528, time=0.35s
[SABRE] Circuit 19 (TSP_Ncity-10): 2Q depth=1091, size=22041, time=0.38s
[SABRE] Circuit 20 (TSP_Ncity-10): 2Q depth=1091, size=22005, time=0.38s
[SABRE] Circuit 21 (ham-unary-color02-queen13_13_k-4): 2Q depth=224, size=8321, time=0.17s
[AI] Circuit 0 (all-vib-hc3h2cn): 2Q depth=2, size=258, time=0.17s
[AI] Circuit 1 (ham-graph-gnp_k-5): 2Q depth=323, size=4418, time=3.13s
[AI] Circuit 2 (TSP_Ncity-5): 2Q depth=161, size=2229, time=1.47s
[AI] Circuit 3 (tfim): 2Q depth=20, size=402, time=0.34s
[AI] Circuit 4 (all-vib-h2co): 2Q depth=38, size=661, time=0.19s
[AI] Circuit 5 (uuf100-ham): 2Q depth=391, size=5130, time=3.27s
[AI] Circuit 6 (uuf100-ham): 2Q depth=463, size=6095, time=4.23s
[AI] Circuit 7 (graph-gnp_k-4): 2Q depth=3207, size=25641, time=15.15s
[AI] Circuit 8 (uf100-ham): 2Q depth=637, size=8267, time=5.87s
[AI] Circuit 9 (uf100-ham): 2Q depth=632, size=9330, time=7.29s
[AI] Circuit 10 (TSP_Ncity-7): 2Q depth=452, size=7418, time=6.02s
[AI] Circuit 11 (all-vib-cyclo_propene): 2Q depth=38, size=1323, time=0.27s
[AI] Circuit 12 (TSP_Ncity-8): 2Q depth=609, size=11131, time=10.07s
[AI] Circuit 13 (uf100-ham): 2Q depth=2251, size=31128, time=38.77s
[AI] Circuit 14 (tfim): 2Q depth=165, size=3460, time=1.64s
[AI] Circuit 15 (flat100-ham): 2Q depth=91, size=3497, time=2.49s
[AI] Circuit 16 (graph-regular_reg-4): 2Q depth=664, size=15256, time=12.35s
[AI] Circuit 17 (tfim): 2Q depth=583, size=9157, time=6.28s
[AI] Circuit 18 (FH_D-1): 2Q depth=1193, size=7754, time=4.54s
[AI] Circuit 19 (TSP_Ncity-10): 2Q depth=1134, size=22577, time=25.64s
[AI] Circuit 20 (TSP_Ncity-10): 2Q depth=1172, size=23851, time=28.97s
[AI] Circuit 21 (ham-unary-color02-queen13_13_k-4): 2Q depth=219, size=8600, time=8.85s
[Rustiq] Circuit 0 (all-vib-hc3h2cn): 2Q depth=2, size=257, time=0.16s
[Rustiq] Circuit 1 (ham-graph-gnp_k-5): 2Q depth=640, size=5831, time=0.13s
[Rustiq] Circuit 2 (TSP_Ncity-5): 2Q depth=408, size=3985, time=0.08s
[Rustiq] Circuit 3 (tfim): 2Q depth=31, size=688, time=0.07s
[Rustiq] Circuit 4 (all-vib-h2co): 2Q depth=65, size=1058, time=2.91s
[Rustiq] Circuit 5 (uuf100-ham): 2Q depth=633, size=6757, time=0.14s
[Rustiq] Circuit 6 (uuf100-ham): 2Q depth=795, size=8495, time=0.17s
[Rustiq] Circuit 7 (graph-gnp_k-4): 2Q depth=13768, size=139793, time=2.92s
[Rustiq] Circuit 8 (uf100-ham): 2Q depth=1099, size=11878, time=0.25s
[Rustiq] Circuit 9 (uf100-ham): 2Q depth=911, size=11111, time=0.22s
[Rustiq] Circuit 10 (TSP_Ncity-7): 2Q depth=1183, size=13197, time=0.27s
[Rustiq] Circuit 11 (all-vib-cyclo_propene): 2Q depth=67, size=2491, time=13.56s
[Rustiq] Circuit 12 (TSP_Ncity-8): 2Q depth=1615, size=21358, time=0.48s
[Rustiq] Circuit 13 (uf100-ham): 2Q depth=2920, size=40465, time=0.91s
[Rustiq] Circuit 14 (tfim): 2Q depth=489, size=6552, time=0.15s
[Rustiq] Circuit 15 (flat100-ham): 2Q depth=378, size=5906, time=0.14s
[Rustiq] Circuit 16 (graph-regular_reg-4): 2Q depth=12163, size=168679, time=2.94s
[Rustiq] Circuit 17 (tfim): 2Q depth=1208, size=17042, time=0.36s
[Rustiq] Circuit 18 (FH_D-1): 2Q depth=1061, size=24000, time=0.47s
[Rustiq] Circuit 19 (TSP_Ncity-10): 2Q depth=2565, size=41340, time=1.38s
[Rustiq] Circuit 20 (TSP_Ncity-10): 2Q depth=2565, size=41275, time=1.38s
[Rustiq] Circuit 21 (ham-unary-color02-queen13_13_k-4): 2Q depth=808, size=17548, time=0.42s
print_summary_table(results_large)
Mean +/- std per compilation method
Method 2Q Depth Gate Count Runtime (s)
------------------------------------------------------------------------------
SABRE 709.1 +/- 783.8 9,100.5 +/- 8,493.1 0.2 +/- 0.1
AI 656.6 +/- 777.5 9,435.6 +/- 8,853.0 8.5 +/- 10.2
Rustiq 2,062.5 +/- 3,631.1 26,804.8 +/- 43,403.1 1.3 +/- 2.9
Mean % improvement vs SABRE (positive = better than SABRE)
Method 2Q Depth Gate Count Runtime (s)
------------------------------------------------------------------------------
AI +9.6% +/- 22.8% -3.4% +/- 9.4% -3620.0% +/- 2405.5%
Rustiq -154.5% +/- 273.9% -137.1% +/- 233.2% -527.0% +/- 1405.5%
print_per_circuit_comparison(results_large, num_rows=8)
2Q Depth (first 8 circuits by qubit count); * = best
Idx Circuit Q SABRE AI Rustiq
----------------------------------------------------
0 all-vib-hc3h2cn 24 2* 2* 2*
1 ham-graph-gnp_k- 24 345 323* 640
2 TSP_Ncity-5 25 187 161* 408
3 tfim 26 100 20* 31
4 all-vib-h2co 32 30* 38 65
5 uuf100-ham 40 414 391* 633
6 uuf100-ham 40 523 463* 795
7 graph-gnp_k-4 40 3028* 3207 13768
Gate Count (first 8 circuits by qubit count); * = best
Idx Circuit Q SABRE AI Rustiq
----------------------------------------------------
0 all-vib-hc3h2cn 24 258 258 257*
1 ham-graph-gnp_k- 24 4036* 4418 5831
2 TSP_Ncity-5 25 2045* 2229 3985
3 tfim 26 489 402* 688
4 all-vib-h2co 32 570* 661 1058
5 uuf100-ham 40 4779* 5130 6757
6 uuf100-ham 40 5667* 6095 8495
7 graph-gnp_k-4 40 24885* 25641 139793
Runtime (s) (first 8 circuits by qubit count); * = best
Idx Circuit Q SABRE AI Rustiq
----------------------------------------------------
0 all-vib-hc3h2cn 24 0.16 0.17 0.16*
1 ham-graph-gnp_k- 24 0.08* 3.13 0.13
2 TSP_Ncity-5 25 0.04* 1.47 0.08
3 tfim 26 0.21 0.34 0.07*
4 all-vib-h2co 32 0.18* 0.19 2.91
5 uuf100-ham 40 0.09* 3.27 0.14
6 uuf100-ham 40 0.11* 4.23 0.17
7 graph-gnp_k-4 40 0.39* 15.15 2.92

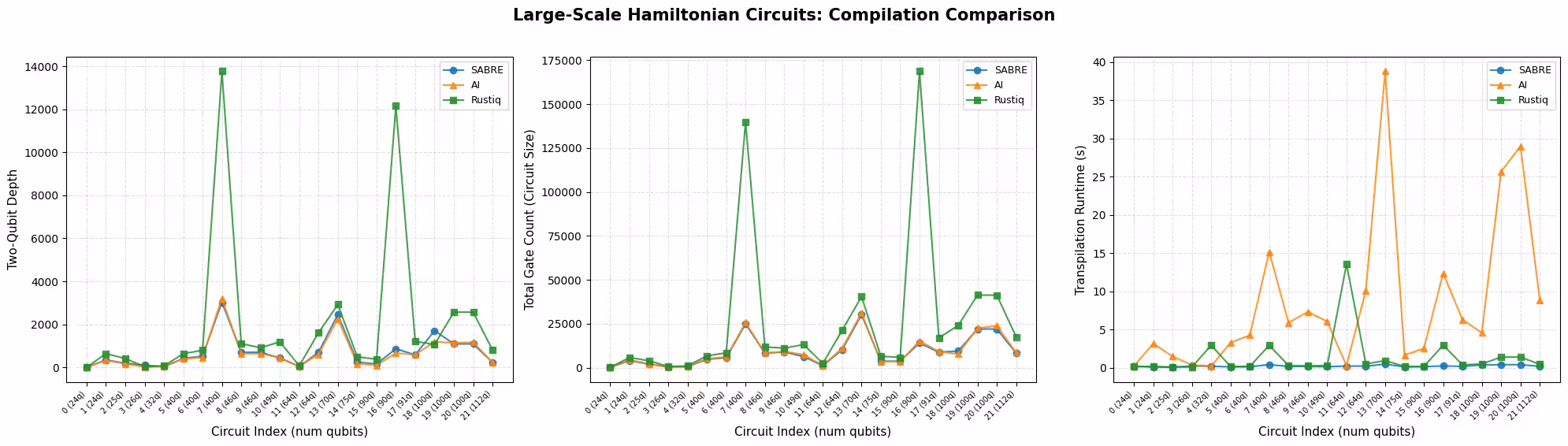

plot_transpilation_comparison(
results_large,
"Large-Scale Hamiltonian Circuits: Compilation Comparison",
)

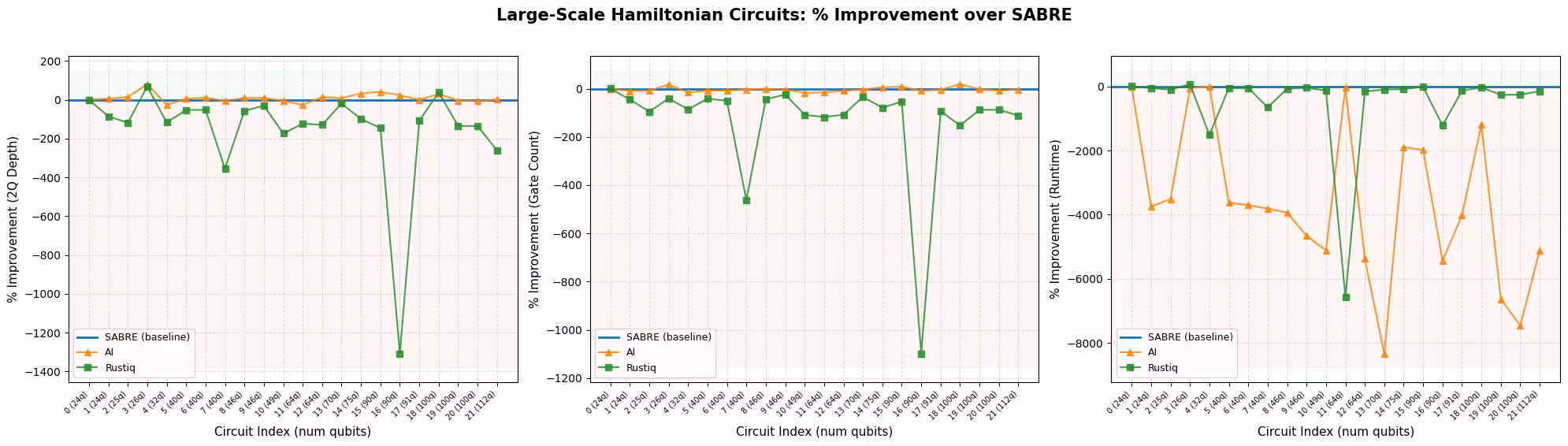

plot_pct_improvement_vs_sabre(
results_large,
"Large-Scale Hamiltonian Circuits",
)
plot_best_method_bars(results_large)
# Select circuit index 3 from the large-scale transpiled circuits
test_idx_large = 3
test_circuit_large = qc_large[test_idx_large]
print(
f"Test circuit: {test_circuit_large.name}, {test_circuit_large.num_qubits} qubits"
)
tqc_methods_large = {
"SABRE": tqc_sabre_large[test_idx_large],
"AI": tqc_ai_large[test_idx_large],
"Rustiq": tqc_rustiq_large[test_idx_large],
}
print(f"\nTranspilation metrics for circuit index {test_idx_large}:")
for method, tqc in tqc_methods_large.items():
depth_2q = tqc.depth(lambda x: x.operation.num_qubits == 2)
size = tqc.size()
print(f" {method:8s} 2Q depth={depth_2q:5d} size={size:6d}")
Test circuit: tfim, 26 qubits
Transpilation metrics for circuit index 3:
SABRE 2Q depth= 100 size= 489
AI 2Q depth= 20 size= 402
Rustiq 2Q depth= 31 size= 688
pm_mirror = generate_preset_pass_manager(
optimization_level=0, backend=backend
)
for method, tqc in tqc_methods_large.items():
# print the count ops for each circuit
mirror = tqc.copy()
mirror.compose(tqc.inverse(), inplace=True)
mirror.measure_all()
mirror = pm_mirror.run(mirror)
print(f"\n{method} transpiled circuit:")
print(tqc.count_ops())
print(f"{method} mirror circuit count ops:")
print(mirror.count_ops())
SABRE transpiled circuit:
OrderedDict({'sx': 211, 'rz': 163, 'cz': 104, 'x': 11})
SABRE mirror circuit count ops:
OrderedDict({'rz': 1170, 'sx': 422, 'cz': 208, 'measure': 156, 'x': 22, 'barrier': 1})
AI transpiled circuit:
OrderedDict({'sx': 165, 'rz': 162, 'cz': 68, 'x': 7})
AI mirror circuit count ops:
OrderedDict({'rz': 984, 'sx': 330, 'measure': 156, 'cz': 136, 'x': 14, 'barrier': 1})
Rustiq transpiled circuit:
OrderedDict({'sx': 316, 'rz': 225, 'cz': 140, 'x': 7})
Rustiq mirror circuit count ops:
OrderedDict({'rz': 1714, 'sx': 632, 'cz': 280, 'measure': 156, 'x': 14, 'barrier': 1})
# Build mirror circuits and submit to real hardware
# The inverse may introduce gates (e.g., sxdg) not in the backend's
# basis gate set, so we re-transpile the mirror circuit.
pm_mirror = generate_preset_pass_manager(
optimization_level=0, backend=backend
)
shots_hw = 10000
hw_jobs = {}
for method, tqc in tqc_methods_large.items():
mirror = tqc.copy()
mirror.compose(tqc.inverse(), inplace=True)
mirror.measure_all()
# Re-transpile at opt level 0 to decompose into basis gates
# without changing the layout or routing
mirror = pm_mirror.run(mirror)
sampler = SamplerV2(mode=backend)
sampler.options.environment.job_tags = ["TUT_CMHSC"]
job = sampler.run([mirror], shots=shots_hw)
hw_jobs[method] = job
print(f"{method}: submitted job {job.job_id()}")
SABRE: submitted job d8gvgq66983c73dqe5og
AI: submitted job d8gvgqe6983c73dqe5pg
Rustiq: submitted job d8gvgqm6983c73dqe5q0
# Retrieve results and compute fidelities
fidelities_large = {}
for method, job in hw_jobs.items():
result = job.result()
counts = result[0].data.meas.get_counts()
n_qubits = backend.num_qubits
all_zeros = "0" * n_qubits
fidelity = counts.get(all_zeros, 0) / shots_hw
fidelities_large[method] = fidelity
print(
f"{method:8s} P(|00...0>) = {fidelity:.4f} ({counts.get(all_zeros, 0)}/{shots_hw})"
)
SABRE P(|00...0>) = 0.0005 (5/10000)
AI P(|00...0>) = 0.3267 (3267/10000)
Rustiq P(|00...0>) = 0.1845 (1845/10000)
plot_mirror_results(
tqc_methods_large, fidelities_large, test_circuit_large.name
)
Analyse der Kompilierungsergebnisse
Die oben aufgeführten Benchmarks vergleichen SABRE, den KI-gestützten Transpiler und Rustiq bei Hamilton-Simulationsschaltungen aus der Hamlib-Sammlung sowohl im kleinskaligen als auch im großskaligen Bereich.
Zwei-Qubit-Tiefe und Gate-Anzahl
In großem Maßstab sind SABRE und der KI-gestützte Transpiler die zwei stärksten Leistungsträger, und jeder führt bei einer anderen Metrik. Wie das Diagramm beste Methode nach Metrik zeigt, erzeugt SABRE bei der großen Mehrheit der Schaltungen die geringste Gate-Anzahl und ist bei fast allen die schnellste Methode, was mit einer Heuristik übereinstimmt, die darauf ausgelegt ist, eingefügte SWAP-Gates zu minimieren, und mit den jüngsten Verbesserungen bei Layout und Routing. Der KI-gestützte Transpiler erzeugt bei den meisten Schaltungen die niedrigste Zwei-Qubit-Tiefe, was mit dem Teil seines Reinforcement-Learning-Ziels übereinstimmt, das auf die Schaltungstiefe abzielt. Die Zusammenfassungstabelle spiegelt die gleiche Aufteilung wider: SABRE hat die niedrigere durchschnittliche Gate-Anzahl, während der KI-Transpiler die niedrigere durchschnittliche Zwei-Qubit-Tiefe hat. Beide Methoden sind konsistent und zuverlässig über das gesamte Schaltungsspektrum hinweg.
Rustiq, das speziell für die PauliEvolutionGate-Synthese entwickelt wurde, erzeugt das einzeln beste Ergebnis nur bei einem kleinen Teil der großskaligen Schaltungen. Seine durchschnittlichen Metriken werden durch eine Handvoll erheblicher Ausreißer stark verzerrt, die im Kompilierungsvergleichsdiagramm als große Spitzen sichtbar sind, wo Rustiq wesentlich höhere Tiefe und Gate-Anzahl als die anderen Methoden erzeugt. Ohne diese Ausreißer wäre seine durchschnittliche Leistung viel näher an SABRE und dem KI-gestützten Transpiler.
Die wichtigste Beobachtung ist, dass keine einzelne Methode bei jeder Schaltung dominiert. Jede Methode übertrifft die anderen in bestimmten Fällen, was es sinnvoll macht, alle verfügbaren Werkzeuge auszuprobieren und für jede Schaltung das beste Ergebnis auszuwählen.
Laufzeit
SABRE ist konsistent die schnellste Methode. Rustiq läuft im Allgemeinen mit ähnlicher Geschwindigkeit, kann aber Ausreißer erzeugen, bei denen die Kompilierung deutlich länger dauert. Dies ist besonders in den großskaligen Ergebnissen sichtbar, wo einige Schaltungen die Laufzeit von Rustiq stark ansteigen lassen. Diese Ausreißer beeinflussen die durchschnittliche Laufzeit erheblich, sodass der Median für Rustiq möglicherweise eine repräsentativere Zusammenfassung ist. Der KI-gestützte Transpiler ist der langsamste der drei, mit einer Laufzeit, die bei größeren und komplexeren Schaltungen merklich ansteigt.
Ergebnisse der Spiegelschaltung
Die Spiegelschaltungsexperimente bestätigen den erwarteten Trend: Methoden, die eine niedrigere Zwei-Qubit-Tiefe und weniger Gates erzeugen, erzielen unter Rauschen eine höhere Treue. Dies gilt sowohl für den verrauschten Simulator (kleinskalig) als auch für echte Hardware (großskalig).
Beachte, dass jedes Spiegelschaltungsdiagramm eine einzelne Schaltung widerspiegelt, nicht das Gesamtbild. Das Hardware-Beispiel oben verwendet eine einzelne 26-Qubit-tfim-Schaltung, bei der SABRE zufällig eine viel höhere Zwei-Qubit-Tiefe erzeugt als der KI-gestützte Transpiler und Rustiq, sodass seine Treue entsprechend viel niedriger ist. Dies ist nicht repräsentativ für die breiteren Ergebnisse: Über den gesamten Satz großskaliger Schaltungen hinweg liegt die Zwei-Qubit-Tiefe von SABRE in der Regel nahe an der des KI-gestützten Transpilers, und die beiden Methoden führen jeweils bei unterschiedlichen Metriken (der KI-gestützte Transpiler bei der Zwei-Qubit-Tiefe, SABRE bei der Gate-Anzahl und Laufzeit). Ein einzelnes Spiegelergebnis testet eine verdoppelte Version einer Schaltung und nicht den vollständigen Workload, daher sollte es nicht als Urteil über die Gesamtqualität der Methode gelesen werden.
Empfehlungen
Es gibt keine einzelne beste Transpilationsstrategie für alle Schaltungen. Die beste Wahl hängt von der Schaltungsstruktur, dem Optimierungsziel und dem verfügbaren Zeitbudget für die Kompilierung ab:
- SABRE ist die empfohlene Standardmethode. Es ist schnell und zuverlässig und erzeugt starke Ergebnisse über eine breite Palette von Schaltungen. Für weitere Optimierungen können Nutzer die Layout- und Routing-Versuche erhöhen (siehe das SABRE-Optimierungstutorial).
- Der KI-gestützte Transpiler ist es wert, ausprobiert zu werden, wenn die Kompilierungszeit kein Constraint ist, insbesondere wenn die Minimierung der Zwei-Qubit-Tiefe Priorität hat: Er erzeugte bei den meisten großskaligen Schaltungen in diesem Benchmark die niedrigste Zwei-Qubit-Tiefe.
- Rustiq ist speziell für
PauliEvolutionGate-Schaltungen entwickelt und kann sehr niedrig-tiefe, Gate-arme Lösungen finden, insbesondere bei kleineren Schaltungen. Bei größeren Schaltungen kann es gelegentlich wesentlich größere Ergebnisse erzeugen, daher wird es am besten als eine von mehreren auszuprobierenden Methoden verwendet, nicht als Standard.
In der Praxis ist der beste Ansatz, alle verfügbaren Methoden auszuführen und für jede Schaltung das beste Ergebnis auszuwählen. Der Kompilierungsaufwand des Ausprobierers mehrerer Methoden ist im Vergleich zur potenziellen Verbesserung der Ausführungsqualität auf echter Hardware gering.
Nächste Schritte
Wenn dir dieses Tutorial gefallen hat, könnten dich die folgenden Inhalte interessieren:
Referenzen
[1] "LightSABRE: A Lightweight and Enhanced SABRE Algorithm". H. Zou, M. Treinish, K. Hartman, A. Ivrii, J. Lishman et al. https://arxiv.org/abs/2409.08368
[2] "Practical and efficient quantum circuit synthesis and transpiling with Reinforcement Learning". D. Kremer, V. Villar, H. Paik, I. Duran, I. Faro, J. Cruz-Benito et al. https://arxiv.org/abs/2405.13196
[3] "Pauli Network Circuit Synthesis with Reinforcement Learning". A. Dubal, D. Kremer, S. Martiel, V. Villar, D. Wang, J. Cruz-Benito et al. https://arxiv.org/abs/2503.14448
[4] "Faster and shorter synthesis of Hamiltonian simulation circuits". T. Goubault de Brugiere, S. Martiel et al. https://arxiv.org/abs/2404.03280
