Reduzierung des Trotter-Fehlers der Hamiltonischen Dynamik mit Multi-Produkt-Formeln

In diesem Notebook lernst du, wie du eine Multi-Produkt-Formel (MPF) verwendest, um einen niedrigeren Trotter-Fehler bei unserem Observable zu erzielen, verglichen mit dem Fehler, der durch den tiefsten Trotter-Circuit entsteht, den wir tatsächlich ausführen werden. Du wirst dies tun, indem du die Schritte eines Qiskit-Patterns durcharbeitest:

• Schritt 1: Auf quantenmechanisches Problem abbilden
  • Das Hamiltonische unseres Problems initialisieren
  • Eine MPF verwenden, um die trotterisierten Zeitentwicklungs-Circuits zu erzeugen
• Schritt 2: Das Problem optimieren
  • Hier transpilieren wir unsere Circuits für einen GenericBackendV2
• Schritt 3: Experimente ausführen
  • Einen StatevectorEstimator der Einfachheit halber in diesem Notebook verwenden
• Schritt 4: Ergebnisse rekonstruieren
  • Den MPF-Erwartungswert berechnen

Schritt 1: Auf quantenmechanisches Problem abbilden

1a: Unser Hamiltonisches aufstellen

Wir verwenden das Ising-Modell auf einer Linie mit 10 Gitterpunkten:

$$\hat{\mathcal{H}}_{\text{Ising}} = \sum_{i=1}^{9} J_{i,(i+1)} Z_i Z_{(i+1)} + \sum_{i=1}^{10} h_i X_i \, ,$$

wobei $J$ die Kopplungsstärke zwischen zwei Gitterpunkten ist und $h$ das äußere Magnetfeld. Das Paket qiskit_addon_utils bietet einige wiederverwendbare Funktionalitäten für verschiedene Zwecke.

Das Modul qiskit_addon_utils.problem_generators stellt Funktionen zur Verfügung, um Heisenberg-ähnliche Hamiltonische auf einem gegebenen Konnektivitätsgraph zu erzeugen. Dieser Graph kann entweder ein rustworkx.PyGraph oder eine CouplingMap sein, was die Verwendung in Qiskit-zentrierten Workflows erleichtert.

Im Folgenden erstellen wir eine einfache Linie mit 10 Qubits mithilfe der Methode CouplingMap.from_line.

# Added by doQumentation — required packages for this notebook
!pip install -q numpy qiskit qiskit-addon-mpf qiskit-addon-utils rustworkx scipy

from qiskit.transpiler import CouplingMap

# Generate some coupling map to use for this example
coupling_map = CouplingMap.from_line(10, bidirectional=False)

from rustworkx.visualization import graphviz_draw

graphviz_draw(coupling_map.graph, method="circo")

Als Nächstes erzeugen wir den SparsePauliOp auf der angegebenen Konnektivität mit den gewünschten Konstanten.

from qiskit_addon_utils.problem_generators import generate_xyz_hamiltonian

# Get a qubit operator describing the Ising field model
hamiltonian = generate_xyz_hamiltonian(
    coupling_map,
    coupling_constants=(0.0, 0.0, 1.0),
    ext_magnetic_field=(0.4, 0.0, 0.0),
)
print(hamiltonian)

SparsePauliOp(['IIIIIIIZZI', 'IIIIIZZIII', 'IIIZZIIIII', 'IZZIIIIIII', 'IIIIIIIIZZ', 'IIIIIIZZII', 'IIIIZZIIII', 'IIZZIIIIII', 'ZZIIIIIIII', 'IIIIIIIIIX', 'IIIIIIIIXI', 'IIIIIIIXII', 'IIIIIIXIII', 'IIIIIXIIII', 'IIIIXIIIII', 'IIIXIIIIII', 'IIXIIIIIII', 'IXIIIIIIII', 'XIIIIIIIII'],
              coeffs=[1. +0.j, 1. +0.j, 1. +0.j, 1. +0.j, 1. +0.j, 1. +0.j, 1. +0.j, 1. +0.j,
 1. +0.j, 0.4+0.j, 0.4+0.j, 0.4+0.j, 0.4+0.j, 0.4+0.j, 0.4+0.j, 0.4+0.j,
 0.4+0.j, 0.4+0.j, 0.4+0.j])

Das Observable, das wir messen werden, ist die Gesamtmagnetisierung, die wir wie folgt einfach konstruieren können:

from qiskit.quantum_info import SparsePauliOp

L = coupling_map.size()
observable = SparsePauliOp.from_sparse_list([("Z", [i], 1 / L / 2) for i in range(L)], num_qubits=L)
print(observable)

SparsePauliOp(['IIIIIIIIIZ', 'IIIIIIIIZI', 'IIIIIIIZII', 'IIIIIIZIII', 'IIIIIZIIII', 'IIIIZIIIII', 'IIIZIIIIII', 'IIZIIIIIII', 'IZIIIIIIII', 'ZIIIIIIIII'],
              coeffs=[0.05+0.j, 0.05+0.j, 0.05+0.j, 0.05+0.j, 0.05+0.j, 0.05+0.j, 0.05+0.j,
 0.05+0.j, 0.05+0.j, 0.05+0.j])

1b: Multi-Produkt-Formeln

MPFs reduzieren den Trotter-Fehler der Hamiltonischen Dynamik durch eine gewichtete Kombination mehrerer Circuit-Ausführungen.

Um dies konkreter zu machen, definieren wir eine MPF als:

$$\mu(t) = \sum_{j} x_j \rho^{k_j}_{j}\left(\frac{t}{k_j}\right) + \text{some remaining Trotter error} \, ,$$

wobei $x_j$ unsere Gewichtungskoeffizienten sind, $\rho^{k_j}_j$ die Dichtematrix ist, die dem reinen Zustand entspricht, der durch Zeitentwicklung des Anfangszustands mit der Produktformel $S^{k_j}$ mit $k_j$ Trotter-Schritten erhalten wird, und $j$ die Anzahl der Produktformeln indiziert, aus denen die MPF besteht.

Der entscheidende Punkt ist, dass der verbleibende Trotter-Fehler kleiner ist als der Trotter-Fehler, den man erhalten würde, wenn man einfach den größten $k_j$-Wert verwenden würde!

Du kannst den Nutzen von MPF aus zwei Perspektiven betrachten:

1. Bei einem festen Budget an Trotter-Schritten, die du ausführen kannst, kannst du Ergebnisse mit einem insgesamt kleineren Trotter-Fehler erzielen.
2. Bei einer Anzahl von Trotter-Schritten, die zu tiefen Circuits führt, kannst du MPF verwenden, um mehrere kürzere Circuits zu finden, die einen ähnlichen Trotter-Fehler liefern.

Eine Einführung in statische MPFs

Statische MPFs sind solche, bei denen die $x_j$-Werte nicht von der Evolutionszeit $t$ abhängen.

Die Bestimmung der statischen MPF-Koeffizienten für eine gegebene Menge von $k_j$-Werten läuft darauf hinaus, ein lineares Gleichungssystem zu lösen: $Ax=b$, wobei $x$ unsere gesuchten Koeffizienten sind, $A$ eine Matrix ist, die von $k_j$ und der Art der von uns verwendeten Produktformel (PF) abhängt (insbesondere ihrer Ordnung), und $b$ ein Vektor von Randbedingungen ist. Der Kürze halber gehen wir hier nicht weiter ins Detail und verweisen stattdessen auf die Dokumentation von LSE.

Wir können eine Lösung für $x$ analytisch als $x = A^{-1}b$ finden, siehe z.B. Carrera Vazquez et al., 2023 oder Zhuk et al., 2023. Jedoch kann diese exakte Lösung „schlecht konditioniert" sein, was zu sehr großen L1-Normen unserer Koeffizienten $x$ führt und die Leistung der MPF verschlechtern kann. Stattdessen kann man auch eine Näherungslösung erhalten, die die L1-Norm von $x$ minimiert, um das MPF-Verhalten zu optimieren.

Im Folgenden lernst du, wie du all das tun kannst.

Auswahl von $k_j$

Die Wahl von $k_j$ liegt beim Endbenutzer. Grundsätzlich können beliebige Werte gewählt werden, aber einige $k_j$-Werte führen auf echten Geräten zu einer stärkeren Rauschverstärkung als andere. Daher ist es wichtig, dass man versucht, „gute" Werte für $k_j$ zu finden.

Hier werden wir einfach einige feste Werte für $k_j$ wählen. Der kleinste Wert ist durch die Ziel-Evolutionszeit $t=8.0$ motiviert, die uns normalerweise dazu veranlasst, $t/k_{\text{min}} \lt 1$ zu erfüllen, aber aus Erfahrung wissen wir, dass es auch funktioniert, wenn man es gleich $1$ setzt. Wenn du mehr darüber und über die Wahl deiner anderen $k_j$-Werte erfahren möchtest, lies die entsprechende Anleitung: How to choose the Trotter steps for an MPF.

time = 8.0
trotter_steps = (8, 12, 19)

Das LSE aufstellen

Nachdem wir unsere $k_j$-Werte gewählt haben, müssen wir zunächst das LSE $Ax=b$ wie oben beschrieben konstruieren. Die Matrix $A$ hängt nicht nur von $k_j$ ab, sondern auch von unserer Wahl der Produktformel (PF) – insbesondere ihrer Ordnung. Zusätzlich kann man berücksichtigen, ob die PF symmetrisch ist oder nicht (siehe Carrera Vazquez et al., 2023), indem man symmetric=True setzt. Dies ist jedoch nicht erforderlich, wie Zhuk et al., 2023 zeigen.

Hier verwenden wir eine Suzuki-Trotter-Formel zweiter Ordnung, was order=2 ergibt, und wir setzen symmetric=True.

from qiskit_addon_mpf.static import setup_static_lse

lse = setup_static_lse(trotter_steps, order=2, symmetric=True)
print(lse)

LSE(A=array([[1.00000000e+00, 1.00000000e+00, 1.00000000e+00],
       [1.56250000e-02, 6.94444444e-03, 2.77008310e-03],
       [2.44140625e-04, 4.82253086e-05, 7.67336039e-06]]), b=array([1., 0., 0.]))

Analytisches Lösen für $x$

Wie bereits erwähnt, können wir $x$ analytisch finden:

import numpy as np

coeffs_analytical = lse.solve()
print(coeffs_analytical)

[ 0.17239057 -1.19447005  2.02207947]

Optimierung für $x$ mit einem exakten Modell

Als Alternative zur Berechnung von $x=A^{-1}b$ kannst du auch setup_exact_problem verwenden, um eine cvxpy.Problem-Instanz zu konstruieren, die das LSE als Randbedingungen verwendet und deren optimale Lösung $x$ ergibt.

Im nächsten Abschnitt wird deutlich, warum diese Schnittstelle existiert.

from qiskit_addon_mpf.costs import setup_exact_problem

model_exact, coeffs_exact = setup_exact_problem(lse)
model_exact.solve()
print(coeffs_exact.value)

[ 0.17239057 -1.19447005  2.02207947]

Als Indikator dafür, ob eine mit diesen Koeffizienten konstruierte MPF gute Ergebnisse liefert, können wir die L1-Norm verwenden (siehe auch Carrera Vazquez et al., 2023).

print(np.linalg.norm(coeffs_exact.value, ord=1))

3.3889400921655914

Optimierung für $x$ mit einem Näherungsmodell

Es kann vorkommen, dass die L1-Norm für die gewählte Menge von $k_j$-Werten als zu hoch eingestuft wird. In diesem Fall und wenn du keine andere Menge von $k_j$-Werten wählen kannst, kannst du eine Näherungslösung für das LSE anstelle einer exakten verwenden.

Verwende dazu einfach setup_sum_of_squares_problem, um eine andere cvxpy.Problem-Instanz zu konstruieren, die die L1-Norm auf einen gewählten Schwellenwert begrenzt und gleichzeitig die Differenz von $Ax$ und $b$ minimiert.

from qiskit_addon_mpf.costs import setup_sum_of_squares_problem

model_approx, coeffs_approx = setup_sum_of_squares_problem(lse, max_l1_norm=3.0)
model_approx.solve()
print(coeffs_approx.value)
print(np.linalg.norm(coeffs_approx.value, ord=1))

[-0.40454257  0.57553173  0.8290123 ]
1.8090865903790838

Beachte, dass du vollständige Freiheit über die Lösung dieses Optimierungsproblems hast, das heißt, du kannst den Optimierungslöser, seine Konvergenzschwellen und so weiter ändern. Schau dir die entsprechende Anleitung an: How to use the approximate model.

1c: Die Trotter-Circuits aufstellen

An diesem Punkt haben wir unsere Entwicklungskoeffizienten $x$ gefunden, und es bleibt nur noch, die trotterisierten Quantencircuits zu erzeugen. Erneut kommt das Modul qiskit_addon_utils.problem_generators zur Hilfe:

from qiskit.synthesis import SuzukiTrotter
from qiskit_addon_utils.problem_generators import generate_time_evolution_circuit

circuits = []
for k in trotter_steps:
    circ = generate_time_evolution_circuit(
        hamiltonian,
        synthesis=SuzukiTrotter(order=2, reps=k),
        time=time,
    )
    circuits.append(circ)

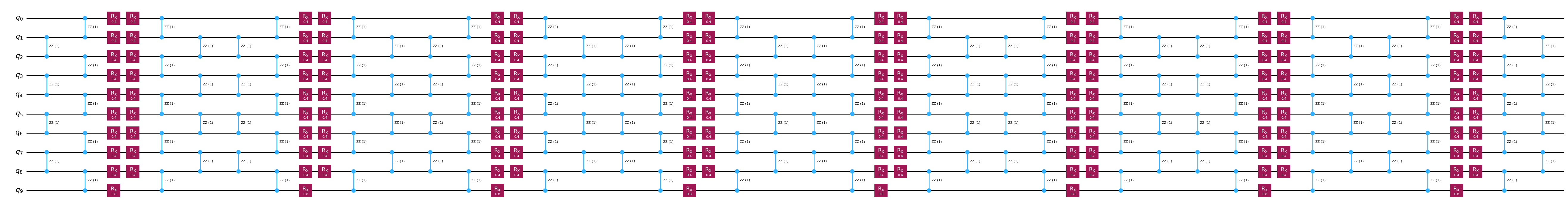

circuits[0].draw("mpl", fold=-1)

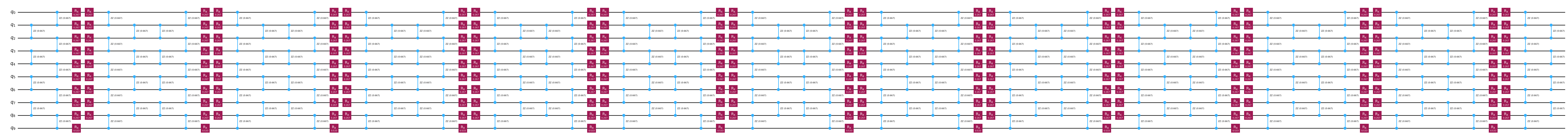

circuits[1].draw("mpl", fold=-1)

circuits[2].draw("mpl", fold=-1)

Schritt 2: Das Problem optimieren

Normalerweise ist dies der Schritt im Pattern, in dem du deine Circuits für die Ausführung auf Hardware optimierst. Da wir hier nur einen rauschfreien Simulator verwenden, transpilieren wir unsere Circuits einfach für einen GenericBackendV2.

from qiskit.providers.fake_provider import GenericBackendV2
from qiskit.transpiler import generate_preset_pass_manager

backend = GenericBackendV2(num_qubits=10)
transpiler = generate_preset_pass_manager(optimization_level=2, backend=backend)

transpiled_circuits = [transpiler.run(circ) for circ in circuits]

Schritt 3: Quantenexperimente ausführen

Wie zu Beginn erklärt, überspringen wir den Optimierungsschritt 2, da wir die Erwartungswerte unseres Ziel-Observables einfach mit einem rauschfreien Simulator berechnen, nämlich dem StatevectorEstimator.

from qiskit.primitives import StatevectorEstimator

estimator = StatevectorEstimator()
job = estimator.run([(circ, observable) for circ in transpiled_circuits])
result = job.result()

Schritt 4: Ergebnisse rekonstruieren

Zuerst extrahieren wir die einzelnen Erwartungswerte, die für jeden der Trotter-Circuits erhalten wurden:

evs = [res.data.evs for res in result]
print(evs)

[array(0.23799162), array(0.35754312), array(0.38649906)]

Als Nächstes kombinieren wir sie einfach mit unseren MPF-Koeffizienten, um die Gesamt-Erwartungswerte der MPF zu erhalten. Im Folgenden tun wir dies für jede der verschiedenen Methoden, mit denen wir $x$ berechnet haben.

print("Analytical    solution:", evs @ coeffs_analytical)
print("Exact model   solution:", evs @ coeffs_exact.value)
print("Approx. model solution:", evs @ coeffs_approx.value)

Analytical    solution: 0.3954847855980006
Exact model   solution: 0.39548478559800204
Approx. model solution: 0.42991214253489807

Schließlich können wir für dieses kleine Problem den exakten Referenzwert mithilfe von scipy.linalg.expm wie folgt berechnen:

from scipy.linalg import expm

exp_H = expm(-1j * time * hamiltonian.to_matrix())

initial_state = np.zeros(exp_H.shape[0])
initial_state[0] = 1.0

time_evolved_state = exp_H @ initial_state

exact_obs = time_evolved_state.conj() @ observable.to_matrix() @ time_evolved_state
print(exact_obs.real)

0.40060242487899755

Wir können deutlich sehen, dass die MPF den Trotter-Fehler im Vergleich zu dem Fehler reduziert hat, der mit der tiefsten einzelnen PF mit $k_j=19$ erzielt wurde. Wir sehen jedoch auch, dass das Näherungsmodell nicht fehlerfrei ist, da es tatsächlich zu einem Erwartungswert führte, der schlechter als die exakte Lösung ist. Dies zeigt, wie wichtig es ist, enge Konvergenzkriterien für das Näherungsmodell zu verwenden, wie du in der Anleitung How to use the approximate model erfahren wirst.
