Quantenalgorithmen: Variationelle Quantenalgorithmen

hinweis

Takashi Imamichi (24. Mai 2024)

PDF herunterladen der Originalvorlesung. Beachte, dass einige Code-Snippets veraltet sein koennten, da es sich um statische Bilder handelt.

Die ungefaehre QPU-Zeit fuer dieses Experiment betraegt 9 Minuten (getestet auf einem Eagle-Prozessor).

(Dieses Notebook laesst sich moeglicherweise nicht in der im Open Plan erlaubten Zeit auswerten. Bitte nutze Quantencomputing-Ressourcen verantwortungsvoll.)

1. Einfuehrung

Dieses Tutorial bietet einen Ueberblick ueber einen hybriden quantenklassischen Algorithmus, insbesondere den Variational Quantum Eigensolver (VQE) und den Quantum Approximate Optimization Algorithm (QAOA). Das primaere Ziel dieser Algorithmen ist die Loesung von Optimierungsproblemen durch den Einsatz von Quantenschaltkreisen mit parametrisierten Quantengattern.

Trotz der Fortschritte im Quantencomputing erschwert das Rauschen in aktuellen Quantengeraeten die Extraktion aussagekraeftiger Ergebnisse aus tiefen Quantenschaltkreisen. Um diese Herausforderung zu ueberwinden, verfolgen VQE und QAOA einen hybriden quantenklassischen Ansatz, der das iterative Ausfuehren relativ kurzer Quantenschaltkreise mittels Quantenberechnung und die Optimierung der Parameter der parametrisierten Quantenschaltkreise mittels klassischer Berechnung umfasst.

QAOA hat das Potenzial, optimale Loesungen fuer Zielprobleme im Utility-Scale bereitzustellen, dank der Anwendung verschiedener Fehlermitigation- und Fehlerunterdrueckungstechniken. VQE hat viele Anwendungen (wie Quantenchemie), bei denen er weniger skalierbar ist. Es sind jedoch eine Reihe von Eigenwert-bezogenen Ansaetzen entstanden, die VQE ergaenzen und erweitern, darunter Krylov-Unterraumdiagonalisierung und probenbasierte Quantendiagonalisierung (SQD). Das Verstaendnis von VQE ist ein wichtiger erster Schritt zum Verstaendnis der breiten Palette hybrider klassisch-quantenmechanischer Algorithmen, die entstanden sind.

Dieses Modul beschreibt die grundlegenden Konzepte und die Implementierung von VQE und QAOA. Weitere Tutorials werden fortgeschrittene Themen und Techniken zur Skalierung dieser Algorithmen behandeln. Du benoetigst die folgende Bibliothek in deiner Umgebung, um dieses Notebook auszufuehren. Falls du sie noch nicht installiert hast, kannst du sie installieren, indem du die folgende Zelle auskommentierst und ausfuehrst.

# Added by doQumentation — required packages for this notebook
!pip install -q matplotlib numpy qiskit qiskit-ibm-runtime rustworkx scipy

# % pip install 'qiskit[visualization]' qiskit-ibm-runtime

2. Berechnung des minimalen Eigenwerts eines einfachen Hamiltonoperators

Wir beginnen damit, VQE auf einen sehr einfachen Fall anzuwenden, um zu sehen, wie es funktioniert. Wir berechnen den minimalen Eigenwert der Pauli- $Z$ -Matrix mit VQE. Wir beginnen mit dem Import einiger allgemeiner Pakete.

import numpy as np
from qiskit.circuit import ParameterVector, QuantumCircuit
from qiskit.primitives import StatevectorEstimator, StatevectorSampler
from qiskit.quantum_info import SparsePauliOp
from scipy.optimize import minimize

Wir definieren nun den Operator von Interesse und betrachten ihn in Matrixform.

op = SparsePauliOp("Z")
op.to_matrix()

array([[ 1.+0.j,  0.+0.j],
       [ 0.+0.j, -1.+0.j]])

Es ist einfach, die Eigenwerte klassisch zu berechnen, sodass wir unsere Arbeit ueberpruefen koennen. Dies koennte schwieriger werden, wenn wir Richtung Utility skalieren. Hier verwenden wir numpy.

# compute eigenvalues with numpy
result = np.linalg.eigh(op.to_matrix())
print("Eigenvalues:", result.eigenvalues)

Eigenvalues: [-1.  1.]

Um Eigenwerte mit einem variationellen Quantenalgorithmus zu erhalten, konstruieren wir einen Circuit mit Gates, die variationelle Parameter verwenden:

# define a variational form
param = ParameterVector("a", 3)
qc = QuantumCircuit(1, 1)
qc.u(param[0], param[1], param[2], 0)
qc_estimator = qc.copy()
qc.measure(0, 0)
qc.draw("mpl")

Output of the previous code cell

Wenn wir den Erwartungswert eines Operators (wie $Z$ ) schaetzen moechten, sollten wir Estimator verwenden. Wenn wir die Zustaende des Systems betrachten moechten, verwenden wir Sampler.

sampler = StatevectorSampler()
estimator = StatevectorEstimator()

Wir koennen die Anzahl der Bitstrings 0 und 1 mit zufaelligen Parameterwerten [1, 2, 3] mit dem Sampler berechnen.

# compute counts of bitstrings with random parameter values by Sampler
result = sampler.run([(qc, [1, 2, 3])]).result()
counts = result[0].data.c.get_counts()
counts

{'0': 783, '1': 241}

Wir wissen, dass wir den Erwartungswert von Z durch $\langle Z \rangle = p_0 - p_1$ mit den Wahrscheinlichkeiten $\{0: p_0, 1: p_1\}$ berechnen koennen.

# compute the expectation value of Z based on the counts
(counts.get("0", 0) - counts.get("1", 0)) / sum(counts.values())

0.529296875

Dieser Circuit hat funktioniert, aber die gewaehlten Parameterwerte entsprachen keinem Zustand mit sehr niedriger Energie (oder niedrigem Eigenwert). Der erhaltene Eigenwert ist deutlich hoeher als das Minimum. Das Ergebnis ist aehnlich bei Verwendung des Estimators.

Beachte, dass Estimator Quantenschaltkreise ohne Messungen entgegennimmt.

result = estimator.run([(qc_estimator, op, [1, 2, 3])]).result()
result[0].data.evs

array(0.54030231)

Wir muessen durch Parameter suchen und diejenigen finden, die den niedrigsten Eigenwert liefern. Wir erstellen eine Funktion, die Parameterwerte der variationellen Form empfaengt und den Erwartungswert $\langle Z \rangle$ zurueckgibt.

# define a cost function to look for the minimum eigenvalue of Z
def cost(x):
    result = sampler.run([(qc, x)]).result()
    counts = result[0].data.c.get_counts()
    expval = (counts.get("0", 0) - counts.get("1", 0)) / sum(counts.values())
    # the following line shows the trajectory of the optimization
    print(expval, counts)
    return expval

Wenden wir SciPys minimize-Funktion an, um den minimalen Eigenwert von Z zu finden.

# minimize the cost function with scipy's minimize
min_result = minimize(cost, [0, 0, 0], method="COBYLA", tol=1e-8)
min_result

1.0 {'0': 1024}
0.494140625 {'0': 765, '1': 259}
0.466796875 {'0': 751, '1': 273}
0.564453125 {'0': 801, '1': 223}
-0.4296875 {'1': 732, '0': 292}
-0.984375 {'1': 1016, '0': 8}
-0.8984375 {'1': 972, '0': 52}
-0.990234375 {'1': 1019, '0': 5}
-0.892578125 {'1': 969, '0': 55}
-0.986328125 {'1': 1017, '0': 7}
-0.861328125 {'1': 953, '0': 71}
-1.0 {'1': 1024}
-0.982421875 {'1': 1015, '0': 9}
-0.99609375 {'1': 1022, '0': 2}
-0.986328125 {'1': 1017, '0': 7}
-1.0 {'1': 1024}
-0.990234375 {'1': 1019, '0': 5}
-0.998046875 {'1': 1023, '0': 1}
-0.99609375 {'1': 1022, '0': 2}
-1.0 {'1': 1024}
-1.0 {'1': 1024}
-1.0 {'1': 1024}
-1.0 {'1': 1024}
-0.998046875 {'1': 1023, '0': 1}
-1.0 {'1': 1024}
-1.0 {'1': 1024}
-0.998046875 {'1': 1023, '0': 1}
-0.998046875 {'1': 1023, '0': 1}
-0.998046875 {'1': 1023, '0': 1}
-1.0 {'1': 1024}
-0.99609375 {'1': 1022, '0': 2}
-1.0 {'1': 1024}
-0.99609375 {'1': 1022, '0': 2}
-0.998046875 {'1': 1023, '0': 1}
-0.998046875 {'1': 1023, '0': 1}
-0.99609375 {'1': 1022, '0': 2}
-0.998046875 {'1': 1023, '0': 1}
-1.0 {'1': 1024}
-0.998046875 {'1': 1023, '0': 1}
-0.998046875 {'1': 1023, '0': 1}
-0.99609375 {'1': 1022, '0': 2}
-1.0 {'1': 1024}
-0.998046875 {'1': 1023, '0': 1}
-1.0 {'1': 1024}
-0.998046875 {'1': 1023, '0': 1}
-0.998046875 {'1': 1023, '0': 1}
-1.0 {'1': 1024}
-0.998046875 {'1': 1023, '0': 1}
-0.998046875 {'1': 1023, '0': 1}
-1.0 {'1': 1024}
-1.0 {'1': 1024}
-1.0 {'1': 1024}
-1.0 {'1': 1024}
-1.0 {'1': 1024}
-1.0 {'1': 1024}
-0.998046875 {'1': 1023, '0': 1}
-0.994140625 {'1': 1021, '0': 3}
-1.0 {'1': 1024}
-1.0 {'1': 1024}
-1.0 {'1': 1024}
-1.0 {'1': 1024}
-1.0 {'1': 1024}
-1.0 {'1': 1024}

message: Optimization terminated successfully.
 success: True
  status: 1
     fun: -1.0
       x: [ 3.182e+00  1.338e+00  1.664e-01]
    nfev: 63
   maxcv: 0.0

# check counts of bitstrings with the optimal parameters
result = sampler.run([(qc, min_result.x)]).result()
result[0].data.c.get_counts()

{'0': 1, '1': 1023}

2.1 Uebung

Berechne den minimalen Eigenwert von $Z \otimes Z$ mit VQE.

z2 = SparsePauliOp("ZZ")
print(z2)
print(z2.to_matrix())

SparsePauliOp(['ZZ'],
              coeffs=[1.+0.j])
[[ 1.+0.j  0.+0.j  0.+0.j  0.+0.j]
 [ 0.+0.j -1.+0.j  0.+0.j  0.+0.j]
 [ 0.+0.j  0.+0.j -1.+0.j  0.+0.j]
 [ 0.+0.j  0.+0.j  0.+0.j  1.+0.j]]

# compute eigenvalues with numpy

# define a variational form
# qc = ...

# compute counts of bitstrings with a random parameter values by Sampler
# result = sampler.run(...)
# result

# compute the expectation value of ZZ based on the counts

# verify the expectation value of ZZ with Estimator

# define a cost function to look for the minimum eigenvalue of ZZ
# def cost(x):
#    expval = ...
#    return expval

# minimize the cost function with scipy's minimize
# min_result = minimize(cost, [...], method="COBYLA", tol=1e-8)
# min_result

# check counts of bitstrings with the optimal parameter values
# result = sampler.run(qc, min_result.x).result()
# result

Loesungen der Uebung

Wir definieren den Operator von Interesse und betrachten ihn in Matrixform.

z2 = SparsePauliOp("ZZ")
print(z2)
print(z2.to_matrix())

SparsePauliOp(['ZZ'],
              coeffs=[1.+0.j])
[[ 1.+0.j  0.+0.j  0.+0.j  0.+0.j]
 [ 0.+0.j -1.+0.j  0.+0.j  0.+0.j]
 [ 0.+0.j  0.+0.j -1.+0.j  0.+0.j]
 [ 0.+0.j  0.+0.j  0.+0.j  1.+0.j]]

Um Eigenwerte mit einem variationellen Quantenalgorithmus zu erhalten, konstruieren wir einen Circuit mit Gates, die variationelle Parameter verwenden:

# define a variational form
param = ParameterVector("a", 6)
qc = QuantumCircuit(2, 2)
qc.u(param[0], param[1], param[2], 0)
qc.u(param[3], param[4], param[5], 1)
qc_estimator = qc.copy()
qc.measure([0, 1], [0, 1])
qc.draw("mpl")

Output of the previous code cell

Wenn wir den Erwartungswert eines Operators (wie $Z \otimes Z$ ) schaetzen moechten, wuerden wir Estimator verwenden. Wenn wir die Zustaende des Systems betrachten moechten, verwenden wir Sampler.

sampler = StatevectorSampler()
estimator = StatevectorEstimator()

# compute counts of bitstrings with random parameter values by Sampler
result = sampler.run([(qc, [1, 2, 3, 4, 5, 6])]).result()
counts = result[0].data.c.get_counts()
counts

{'10': 661, '11': 203, '01': 47, '00': 113}

# compute the expectation value of ZZ based on the counts
(
    counts.get("00", 0)
    - counts.get("01", 0)
    - counts.get("10", 0)
    + counts.get("11", 0)
) / sum(counts.values())

-0.3828125

# verify the expectation value of ZZ with Estimator
result = estimator.run([(qc_estimator, z2, [1, 2, 3, 4, 5, 6])]).result()
result[0].data.evs

array(-0.35316516)

Wir muessen durch Parameter suchen und diejenigen finden, die den niedrigsten Eigenwert liefern.

# define a cost function to look for the minimum eigenvalue of ZZ
def cost(x):
    result = sampler.run([(qc, x)]).result()
    counts = result[0].data.c.get_counts()
    expval = (
        counts.get("00", 0)
        - counts.get("01", 0)
        - counts.get("10", 0)
        + counts.get("11", 0)
    ) / sum(counts.values())
    print(expval, counts)
    return expval

# minimize the cost function with scipy's minimize
min_result = minimize(cost, [0, 0, 0, 0, 0, 0], method="COBYLA", tol=1e-8)
min_result

1.0 {'00': 1024}
0.578125 {'00': 808, '01': 216}
0.5234375 {'00': 780, '01': 244}
0.548828125 {'00': 793, '01': 231}
0.3515625 {'00': 637, '10': 164, '11': 55, '01': 168}
0.3359375 {'00': 638, '11': 46, '10': 174, '01': 166}
0.283203125 {'00': 602, '10': 181, '01': 186, '11': 55}
-0.087890625 {'01': 414, '00': 184, '10': 143, '11': 283}
0.236328125 {'10': 27, '11': 623, '01': 364, '00': 10}
-0.0625 {'11': 261, '01': 403, '00': 219, '10': 141}
0.248046875 {'01': 366, '11': 628, '00': 11, '10': 19}
-0.0625 {'10': 145, '11': 254, '01': 399, '00': 226}
0.228515625 {'01': 373, '11': 609, '00': 20, '10': 22}
0.0546875 {'11': 376, '10': 273, '01': 211, '00': 164}
-0.447265625 {'01': 731, '10': 10, '11': 267, '00': 16}
-0.71484375 {'01': 871, '11': 99, '00': 47, '10': 7}
-0.46484375 {'01': 741, '00': 253, '10': 9, '11': 21}
-0.87890625 {'01': 962, '00': 39, '11': 23}
-0.640625 {'00': 176, '01': 837, '11': 8, '10': 3}
-0.88671875 {'01': 966, '00': 41, '11': 17}
-0.994140625 {'01': 1021, '11': 3}
-0.91796875 {'01': 982, '11': 35, '00': 7}
-0.994140625 {'01': 1021, '11': 2, '00': 1}
-0.939453125 {'01': 993, '00': 31}
-0.990234375 {'01': 1019, '11': 5}
-0.90234375 {'01': 974, '00': 21, '11': 29}
-0.98046875 {'01': 1014, '11': 10}
-0.994140625 {'01': 1021, '00': 3}
-0.990234375 {'01': 1019, '11': 4, '00': 1}
-0.98828125 {'01': 1018, '11': 6}
-0.990234375 {'01': 1019, '11': 4, '00': 1}
-0.994140625 {'01': 1021, '11': 2, '00': 1}
-0.99609375 {'01': 1022, '11': 2}
-0.998046875 {'01': 1023, '00': 1}
-0.99609375 {'01': 1022, '00': 2}
-1.0 {'01': 1024}
-1.0 {'01': 1024}
-1.0 {'01': 1024}
-0.998046875 {'01': 1023, '11': 1}
-1.0 {'01': 1024}
-1.0 {'01': 1024}
-1.0 {'01': 1024}
-1.0 {'01': 1024}
-1.0 {'01': 1024}
-1.0 {'01': 1024}
-1.0 {'01': 1024}
-0.998046875 {'01': 1023, '00': 1}
-0.998046875 {'01': 1023, '11': 1}
-0.998046875 {'01': 1023, '00': 1}
-1.0 {'01': 1024}
-1.0 {'01': 1024}
-1.0 {'01': 1024}
-1.0 {'01': 1024}
-1.0 {'01': 1024}
-1.0 {'01': 1024}
-0.998046875 {'01': 1023, '11': 1}
-0.998046875 {'01': 1023, '11': 1}
-1.0 {'01': 1024}
-1.0 {'01': 1024}
-0.998046875 {'01': 1023, '11': 1}
-0.998046875 {'01': 1023, '11': 1}
-0.998046875 {'01': 1023, '00': 1}
-1.0 {'01': 1024}
-1.0 {'01': 1024}
-0.998046875 {'01': 1023, '00': 1}
-1.0 {'01': 1024}
-1.0 {'01': 1024}
-1.0 {'01': 1024}
-1.0 {'01': 1024}
-0.998046875 {'01': 1023, '11': 1}
-0.998046875 {'01': 1023, '11': 1}
-1.0 {'01': 1024}
-0.998046875 {'01': 1023, '11': 1}
-1.0 {'01': 1024}
-1.0 {'01': 1024}
-1.0 {'01': 1024}
-0.998046875 {'01': 1023, '11': 1}
-0.998046875 {'01': 1023, '11': 1}
-1.0 {'01': 1024}
-1.0 {'01': 1024}
-0.998046875 {'01': 1023, '11': 1}
-0.998046875 {'01': 1023, '11': 1}
-0.998046875 {'01': 1023, '00': 1}
-1.0 {'01': 1024}
-1.0 {'01': 1024}
-1.0 {'01': 1024}
-0.998046875 {'01': 1023, '11': 1}
-1.0 {'01': 1024}
-0.99609375 {'01': 1022, '00': 1, '11': 1}
-0.998046875 {'01': 1023, '11': 1}
-0.998046875 {'01': 1023, '00': 1}
-0.998046875 {'01': 1023, '11': 1}
-1.0 {'01': 1024}
-0.99609375 {'01': 1022, '11': 1, '00': 1}
-1.0 {'01': 1024}
-0.998046875 {'01': 1023, '00': 1}
-0.994140625 {'01': 1021, '00': 3}
-0.998046875 {'01': 1023, '00': 1}
-0.99609375 {'01': 1022, '11': 2}
-1.0 {'01': 1024}
-1.0 {'01': 1024}
-0.998046875 {'01': 1023, '11': 1}
-1.0 {'01': 1024}
-1.0 {'01': 1024}
-1.0 {'01': 1024}
-1.0 {'01': 1024}
-1.0 {'01': 1024}
-1.0 {'01': 1024}
-0.998046875 {'01': 1023, '11': 1}
-1.0 {'01': 1024}
-1.0 {'01': 1024}
-1.0 {'01': 1024}
-0.998046875 {'01': 1023, '11': 1}
-0.998046875 {'01': 1023, '11': 1}
-1.0 {'01': 1024}
-0.998046875 {'01': 1023, '00': 1}
-1.0 {'01': 1024}
-1.0 {'01': 1024}
-1.0 {'01': 1024}
-1.0 {'01': 1024}
-1.0 {'01': 1024}
-1.0 {'01': 1024}
-0.998046875 {'01': 1023, '11': 1}
-0.998046875 {'01': 1023, '11': 1}
-0.998046875 {'01': 1023, '11': 1}
-0.99609375 {'01': 1022, '11': 2}
-1.0 {'01': 1024}
-0.998046875 {'01': 1023, '11': 1}

message: Optimization terminated successfully.
 success: True
  status: 1
     fun: -0.998046875
       x: [ 3.167e+00  6.940e-01  1.033e+00 -2.894e-02  8.933e-01
            1.885e+00]
    nfev: 128
   maxcv: 0.0

message: Optimization terminated successfully.
 success: True
  status: 1
     fun: -0.99609375
       x: [ 3.098e+00 -5.402e-01  1.091e+00 -1.004e-02  3.615e-01
            6.913e-01]
    nfev: 115
   maxcv: 0.0

Wir haben einen Eigenwert erhalten, der dem von numpy gelieferten Minimum extrem nahe kommt.

# check counts of bitstrings with the optimal parameters
result = sampler.run([(qc, min_result.x)]).result()
result[0].data.c.get_counts()

{'01': 1024}

3. Quantenoptimierung mit Qiskit Patterns

In diesem How-to lernen wir Qiskit Patterns und Quanten-Approximationsoptimierung kennen. Ein Qiskit Pattern ist ein intuitiver, wiederholbarer Satz von Schritten zur Implementierung eines Quantencomputing-Workflows: "Qiskit function" Wir werden die Patterns im Kontext der kombinatorischen Optimierung anwenden und zeigen, wie das Max-Cut-Problem mit dem Quantum Approximate Optimization Algorithm (QAOA) geloest wird, einer hybriden (quantenklassischen) iterativen Methode.

Beachte, dass dieser QAOA-Teil auf "Part 1: Small-scale QAOA" des Tutorials Quantum approximate optimization algorithm basiert. Sieh dir das Tutorial an, um zu erfahren, wie man es hochskaliert.

3.1 (Kleinskaliges) Qiskit Pattern fuer Optimierung

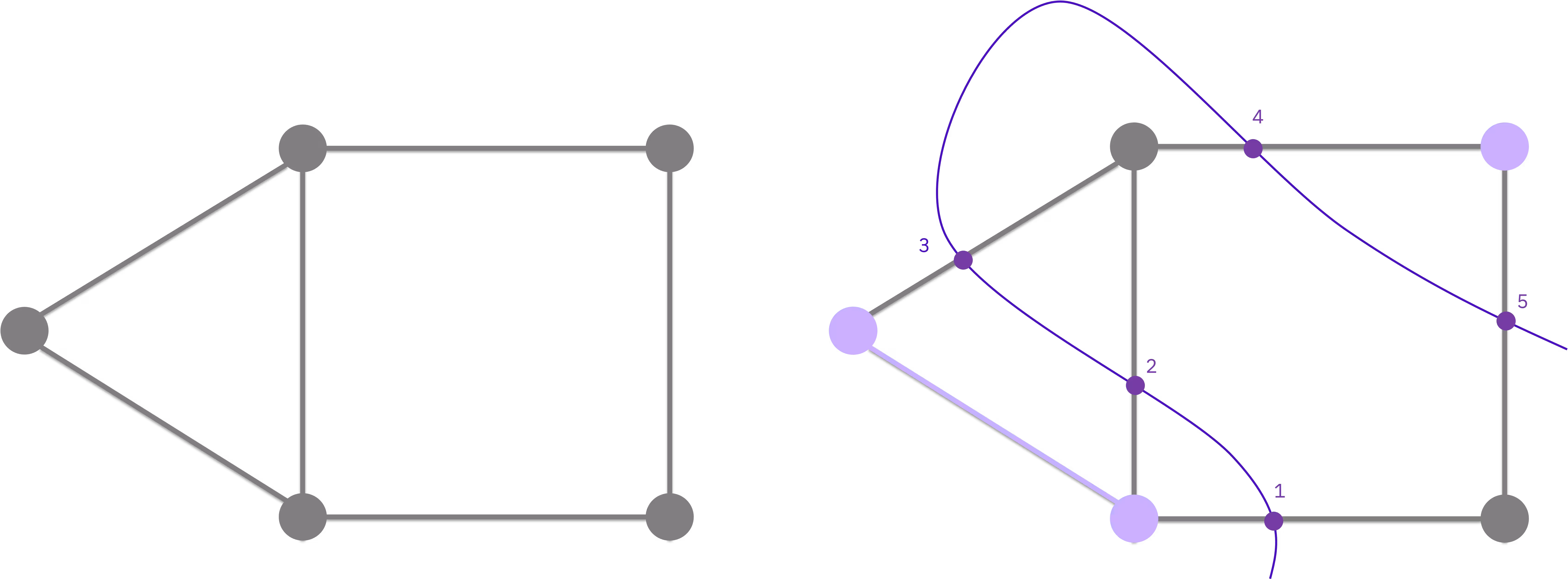

Dieser Teil verwendet ein kleinskaliges Max-Cut-Problem, um die Schritte zu veranschaulichen, die zur Loesung eines Optimierungsproblems mit einem Quantencomputer erforderlich sind. Das Max-Cut-Problem ist ein Optimierungsproblem, das schwer zu loesen ist (genauer gesagt ein NP-hartes Problem), mit einer Reihe verschiedener Anwendungen in Clustering, Netzwerkwissenschaft und statistischer Physik. Dieses Tutorial betrachtet einen Graphen von Knoten, die durch Kanten verbunden sind, und zielt darauf ab, die Knoten in zwei Mengen aufzuteilen, indem Kanten "geschnitten" werden, sodass die Anzahl der geschnittenen Kanten maximiert wird. "Maxcut" Um etwas Kontext zu geben, bevor dieses Problem auf einen Quantenalgorithmus abgebildet wird, kannst du besser verstehen, wie das Max-Cut-Problem zu einem klassischen kombinatorischen Optimierungsproblem wird, indem du zunachst die Minimierung einer Funktion $f(x)$ betrachtest

\min_{x\in \{0, 1\}^n}f(x),

wobei der Input $x$ ein Vektor ist, dessen Komponenten jedem Knoten eines Graphen entsprechen. Dann beschraenke jede dieser Komponenten auf 0 oder 1 (was darstellt, ob sie im Schnitt enthalten sind oder nicht). Dieses kleinskalige Beispiel verwendet einen Graphen mit $n=5$ Knoten.

Du koenntest eine Funktion eines Knotenpaars $i,j$ schreiben, die angibt, ob die entsprechende Kante $(i,j)$ im Schnitt liegt. Zum Beispiel ist die Funktion $x_i + x_j - 2 x_i x_j$ nur dann 1, wenn entweder $x_i$ oder $x_j$ gleich 1 ist (was bedeutet, dass die Kante im Schnitt liegt), und sonst null. Das Problem der Maximierung der Kanten im Schnitt kann formuliert werden als

\max_{x\in \{0, 1\}^n} \sum_{(i,j)} x_i + x_j - 2 x_i x_j,

was als Minimierung der Form umgeschrieben werden kann

\min_{x\in \{0, 1\}^n} \sum_{(i,j)} 2 x_i x_j - x_i - x_j.

Das Minimum von $f(x)$ liegt in diesem Fall vor, wenn die Anzahl der vom Schnitt durchquerten Kanten maximal ist. Wie du sehen kannst, gibt es bisher nichts, was mit Quantencomputing zu tun hat. Du musst dieses Problem in etwas umformulieren, das ein Quantencomputer verstehen kann. Initialisiere dein Problem, indem du einen Graphen mit $n=5$ Knoten erstellst.

import matplotlib
import matplotlib.pyplot as plt
import numpy as np
import rustworkx as rx
from rustworkx.visualization import mpl_draw

n = 5

graph = rx.PyGraph()
graph.add_nodes_from(range(1, n + 1))
edge_list = [
    (0, 1, 1.0),
    (0, 2, 1.0),
    (1, 2, 1.0),
    (1, 3, 1.0),
    (2, 4, 1.0),
    (3, 4, 1.0),
]
graph.add_edges_from(edge_list)
pos = rx.spring_layout(graph, seed=2)
mpl_draw(graph, node_size=600, pos=pos, with_labels=True, labels=str)

Output of the previous code cell

3.2 Schritt 1. Klassische Eingaben auf ein Quantenproblem abbilden

Der erste Schritt des Patterns besteht darin, das klassische Problem (Graph) auf Quanten-Circuits und Operatoren abzubilden. Dazu sind drei Hauptschritte erforderlich:

Nutze eine Reihe mathematischer Umformulierungen, um dieses Problem in der Notation der Quadratischen Unbeschraenkten Binaeren Optimierung (QUBO) darzustellen.
Schreibe das Optimierungsproblem als Hamiltonoperator um, dessen Grundzustand der Loesung entspricht, die die Kostenfunktion minimiert.
Erstelle einen Quantenschaltkreis, der den Grundzustand dieses Hamiltonoperators durch einen Prozess aehnlich dem Quanten-Annealing vorbereitet.

Hinweis: Bei der QAOA-Methodik moechtest du letztendlich einen Operator (Hamiltonoperator) haben, der die Kostenfunktion unseres hybriden Algorithmus darstellt, sowie einen parametrisierten Circuit (Ansatz), der Quantenzustaende mit Kandidatenloesungen fuer das Problem darstellt. Du kannst aus diesen Kandidatenzustaenden sampeln und sie dann mit der Kostenfunktion auswerten.

Graph → Optimierungsproblem

Der erste Schritt der Abbildung ist eine Notationsaenderung. Das Folgende drueckt das Problem in QUBO-Notation aus:

\min_{x\in \{0, 1\}^n}x^T Q x,

wobei $Q$ eine $n\times n$ -Matrix reeller Zahlen ist, $n$ der Anzahl der Knoten in deinem Graphen entspricht, $x$ der Vektor der binaeren Variablen ist, die oben eingefuehrt wurden, und $x^T$ die Transponierte des Vektors $x$ angibt.

Problem name: maxcut

Minimize
  2*x_1*x_2 + 2*x_1*x_3 + 2*x_2*x_3 + 2*x_2*x_4 + 2*x_3*x_5 + 2*x_4*x_5 - 2*x_1
  - 3*x_2 - 3*x_3 - 2*x_4 - 2*x_5

Subject to
  No constraints

  Binary variables (5)
    x_1 x_2 x_3 x_4 x_5

Optimierungsproblem → Hamiltonoperator

Du kannst dann das QUBO-Problem als einen Hamiltonoperator (hier eine Matrix, die die Energie eines Systems darstellt) umformulieren:

H_C=\sum_{ij}Q_{ij}Z_iZ_j + \sum_i b_iZ_i.

Umformulierungsschritte vom QAOA-Problem zum Hamiltonoperator

Um zu demonstrieren, wie das QAOA-Problem auf diese Weise umgeschrieben werden kann, ersetze zunaechst die binaeren Variablen $x_i$ durch einen neuen Satz von Variablen $z_i\in\{-1, 1\}$ mittels

x_i = \frac{1-z_i}{2}.

Hier siehst du, dass wenn $x_i$ gleich $0$ ist, dann muss $z_i$ gleich $1$ sein. Wenn die $x_i$ durch die $z_i$ im Optimierungsproblem ( $x^TQx$ ) substituiert werden, erhaelt man eine aequivalente Formulierung.

x^TQx=\sum_{ij}Q_{ij}x_ix_j \\ =\frac{1}{4}\sum_{ij}Q_{ij}(1-z_i)(1-z_j) \\=\frac{1}{4}\sum_{ij}Q_{ij}z_iz_j-\frac{1}{4}\sum_{ij}(Q_{ij}+Q_{ji})z_i + \frac{n^2}{4}.

Wenn wir nun $b_i=-\sum_{j}(Q_{ij}+Q_{ji})$ definieren, den Vorfaktor und den konstanten Term $n^2$ entfernen, gelangen wir zu den beiden aequivalenten Formulierungen desselben Optimierungsproblems.

min_{x\in\{0,1\}^n} x^TQx\Longleftrightarrow \min_{z\in\{-1,1\}^n}z^TQz + b^Tz

Hier haengt $b$ von $Q$ ab. Beachte, dass wir zur Gewinnung von $z^TQz + b^Tz$ den Faktor 1/4 und einen konstanten Offset von $n^2$ weggelassen haben, die bei der Optimierung keine Rolle spielen.

Um nun eine Quantenformulierung des Problems zu erhalten, befoerdere die $z_i$ -Variablen zu einer Pauli- $Z$ -Matrix, also einer $2\times 2$ -Matrix der Form

Z_i = \begin{pmatrix}1 & 0 \\ 0 & -1\end{pmatrix}.

Wenn du diese Matrizen in das obige Optimierungsproblem einsetzt, erhaeltst du den folgenden Hamiltonoperator

H_C=\sum_{ij}Q_{ij}Z_iZ_j + \sum_i b_iZ_i.

Erinnere dich auch daran, dass die $Z$ -Matrizen in den Berechnungsraum des Quantencomputers eingebettet sind, also in einen Hilbertraum der Groesse $2^n\times 2^n$ . Daher solltest du Terme wie $Z_iZ_j$ als das Tensorprodukt $Z_i\otimes Z_j$ verstehen, eingebettet in den $2^n\times 2^n$ -Hilbertraum. Zum Beispiel wird bei einem Problem mit fuenf Entscheidungsvariablen der Term $Z_1Z_3$ als $I\otimes Z_3\otimes I\otimes Z_1\otimes I$ verstanden, wobei $I$ die $2\times 2$ -Einheitsmatrix ist.

Dieser Hamiltonoperator wird als Kostenfunktions-Hamiltonoperator bezeichnet. Er hat die Eigenschaft, dass sein Grundzustand der Loesung entspricht, die die Kostenfunktion $f(x)$ minimiert. Um dein Optimierungsproblem zu loesen, musst du daher den Grundzustand von $H_C$ (oder einen Zustand mit hoher Ueberlappung damit) auf dem Quantencomputer vorbereiten. Das Sampeln aus diesem Zustand liefert dann mit hoher Wahrscheinlichkeit die Loesung fuer $\min~f(x)$ .

def build_max_cut_operator(graph: rx.PyGraph) -> tuple[SparsePauliOp, float]:
    sp_list = []
    constant = 0
    for s, t in graph.edge_list():
        w = graph.get_edge_data(s, t)
        sp_list.append(("ZZ", [s, t], w / 2))
        constant -= 1 / 2
    return SparsePauliOp.from_sparse_list(
        sp_list, num_qubits=graph.num_nodes()
    ), constant

cost_hamiltonian, constant = build_max_cut_operator(graph)
print("Cost Function Hamiltonian:", cost_hamiltonian)
print("Constant:", constant)

Cost Function Hamiltonian: SparsePauliOp(['IIIZZ', 'IIZIZ', 'IIZZI', 'IZIZI', 'ZIZII', 'ZZIII'],
              coeffs=[0.5+0.j, 0.5+0.j, 0.5+0.j, 0.5+0.j, 0.5+0.j, 0.5+0.j])
Constant: -3.0

Hamiltonoperator → Quantenschaltkreis

Der Hamiltonoperator $H_C$ enthaelt die Quantendefinition deines Problems. Jetzt kannst du einen Quantenschaltkreis erstellen, der beim Sampeln guter Loesungen vom Quantencomputer hilft. QAOA ist vom Quanten-Annealing inspiriert und wendet abwechselnde Schichten von Operatoren im Quantenschaltkreis an.

Die allgemeine Idee ist, im Grundzustand eines bekannten Systems zu starten, $H^{\otimes n}|0\rangle$ oben, und dann das System in den Grundzustand des Kostenoperators zu steuern, an dem du interessiert bist. Dies geschieht durch Anwenden der Operatoren $\exp\{-i\gamma_k H_C\}$ und $\exp\{-i\beta_k H_m\}$ mit den Winkeln $\gamma_1,...,\gamma_p$ und $\beta_1,...,\beta_p~$ .

Der erzeugte Quantenschaltkreis ist parametrisiert durch $\gamma_i$ und $\beta_i$ , sodass du verschiedene Werte von $\gamma_i$ und $\beta_i$ ausprobieren und aus dem resultierenden Zustand sampeln kannst. "QAOA circuit diagram" In diesem Fall probieren wir ein Beispiel mit 1 QAOA-Schicht, die zwei Parameter enthaelt: $\gamma_1$ und $\beta_1$ .

from qiskit.circuit.library import QAOAAnsatz

circuit = QAOAAnsatz(cost_operator=cost_hamiltonian, reps=1)
circuit.measure_all()
circuit.draw("mpl")

Output of the previous code cell

circuit.decompose(reps=3).draw("mpl", fold=-1)

Output of the previous code cell

circuit.parameters

ParameterView([ParameterVectorElement(β[0]), ParameterVectorElement(γ[0])])

3.3 Schritt 2. Circuits fuer die Ausfuehrung auf Quantenhardware optimieren

Der obige Circuit enthaelt eine Reihe von Abstraktionen, die nuetzlich sind, um ueber Quantenalgorithmen nachzudenken, aber nicht direkt auf der Hardware ausgefuehrt werden koennen. Um auf einer QPU laufen zu koennen, muss der Circuit eine Reihe von Operationen durchlaufen, die den Transpilations- oder **Circuit-Optimierungs-**Schritt des Patterns ausmachen.

Die Qiskit-Bibliothek bietet eine Reihe von Transpilations-Passes, die eine breite Palette von Circuit-Transformationen abdecken. Du musst sicherstellen, dass dein Circuit fuer deinen Zweck optimiert ist.

Transpilation kann mehrere Schritte umfassen, wie zum Beispiel:

Initiales Mapping der Qubits im Circuit (wie Entscheidungsvariablen) auf physische Qubits auf dem Geraet.
Unrolling der Anweisungen im Quantenschaltkreis in die hardware-nativen Anweisungen, die das Backend versteht.
Routing aller Qubits im Circuit, die interagieren, auf physische Qubits, die zueinander benachbart sind.
Fehlerunterdrueckung durch Hinzufuegen von Ein-Qubit-Gates zur Rauschunterdrueckung mit dynamischer Entkopplung.

Weitere Informationen zur Transpilation findest du in unserer Dokumentation.

Der folgende Code transformiert und optimiert den abstrakten Circuit in ein Format, das fuer die Ausfuehrung auf einem der ueber die Cloud zugaenglichen Geraete bereit ist, unter Verwendung des Qiskit IBM® Runtime Service.

Beachte, dass du deine Programme lokal im "lokalen Testmodus" testen kannst, bevor du sie an echte Quantencomputer sendest. Weitere Informationen zum lokalen Testmodus findest du in der Dokumentation.

from qiskit_ibm_runtime import QiskitRuntimeService
from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager

# Use a quantum device
service = QiskitRuntimeService()
backend = service.least_busy(min_num_qubits=127)
# backend = service.backend("ibm_kingston")

# You can test your programs locally with a fake backend (local testing mode)
# backend = FakeBrisbane()

print(backend)

# Create pass manager for transpilation
pm = generate_preset_pass_manager(optimization_level=3, backend=backend)

candidate_circuit = pm.run(circuit)

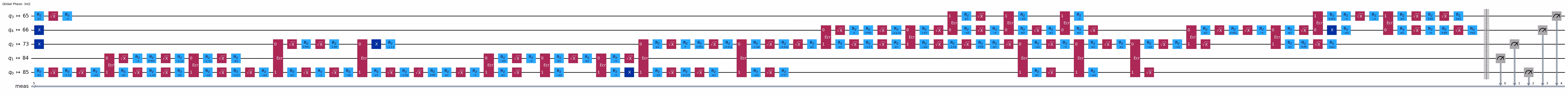

candidate_circuit.draw("mpl", fold=False, idle_wires=False)

service = QiskitRuntimeService(channel="ibm_quantum_platform")

<IBMBackend('ibm_strasbourg')>

Output of the previous code cell

3.4 Schritt 3. Ausfuehrung mit Qiskit Primitives

Im QAOA-Workflow werden die optimalen QAOA-Parameter in einer iterativen Optimierungsschleife gefunden, die eine Reihe von Circuit-Auswertungen durchfuehrt und einen klassischen Optimierer verwendet, um die optimalen $\beta_k$ - und $\gamma_k$ -Parameter zu finden. Diese Ausfuehrungsschleife wird ueber die folgenden Schritte ausgefuehrt:

Definiere die Anfangsparameter
Instanziiere eine neue Session, die die Optimierungsschleife und die zum Sampeln des Circuits verwendete Primitive enthaelt
Sobald ein optimaler Satz von Parametern gefunden ist, fuehre den Circuit ein letztes Mal aus, um eine endgueltige Verteilung zu erhalten, die im Nachbearbeitungsschritt verwendet wird.

Definiere Circuit mit Anfangsparametern

Wir beginnen mit willkuerlich gewaehlten Parametern.

initial_gamma = np.pi
initial_beta = np.pi / 2
init_params = [initial_gamma, initial_beta]

Definiere Backend und Ausfuehrungs-Primitive

Verwende die Qiskit Runtime Primitives, um mit IBM®-Backends zu interagieren. Die beiden Primitives sind Sampler und Estimator, und die Wahl der Primitive haengt davon ab, welche Art von Messung du auf dem Quantencomputer durchfuehren moechtest. Fuer die Minimierung von $H_C$ verwende den Estimator, da die Messung der Kostenfunktion einfach der Erwartungswert von $\langle H_C \rangle$ ist.

Ausfuehrung

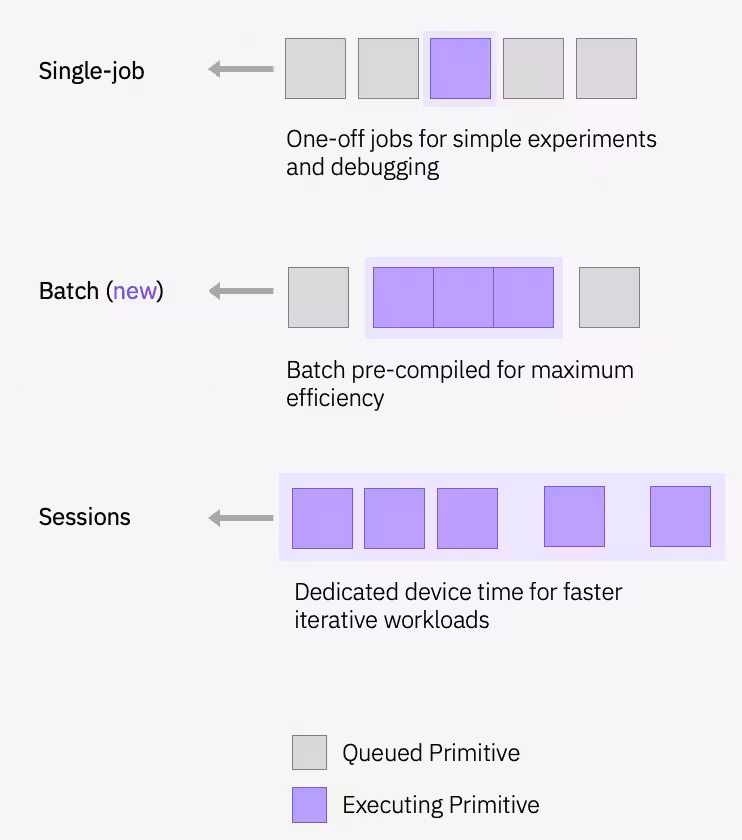

Die Primitives bieten verschiedene Ausfuehrungsmodi zur Planung von Workloads auf Quantengeraeten, und ein QAOA-Workflow laeuft iterativ in einer Session. "execution mode" Du kannst die sampler-basierte Kostenfunktion in die SciPy-Minimierungsroutine einfuegen, um die optimalen Parameter zu finden.

def cost_func_estimator(params, ansatz, hamiltonian, estimator):
    # transform the observable defined on virtual qubits to
    # an observable defined on all physical qubits
    isa_hamiltonian = hamiltonian.apply_layout(ansatz.layout)

    pub = (ansatz, isa_hamiltonian, params)
    job = estimator.run([pub])

    results = job.result()[0]
    cost = results.data.evs

    objective_func_vals.append(cost)

    return cost

from qiskit_ibm_runtime import Session, EstimatorV2
from scipy.optimize import minimize

objective_func_vals = []  # Global variable
with Session(backend=backend) as session:
    # If using qiskit-ibm-runtime<0.24.0, change `mode=` to `session=`
    estimator = EstimatorV2(mode=session)
    estimator.options.default_shots = 1000

    # Set simple error suppression/mitigation options
    estimator.options.dynamical_decoupling.enable = True
    estimator.options.dynamical_decoupling.sequence_type = "XY4"
    estimator.options.twirling.enable_gates = True
    estimator.options.twirling.num_randomizations = "auto"

    result = minimize(
        cost_func_estimator,
        init_params,
        args=(candidate_circuit, cost_hamiltonian, estimator),
        method="COBYLA",
        tol=1e-2,
    )
    print(result)

message: Optimization terminated successfully.
 success: True
  status: 1
     fun: -0.6557925874481715
       x: [ 2.873e+00  9.414e-01]
    nfev: 21
   maxcv: 0.0

Der Optimierer konnte die Kosten reduzieren und bessere Parameter fuer den Circuit finden.

plt.figure(figsize=(12, 6))
plt.plot(objective_func_vals)
plt.xlabel("Iteration")
plt.ylabel("Cost")
plt.show()

Output of the previous code cell

Sobald du die optimalen Parameter fuer den Circuit gefunden hast, kannst du diese Parameter zuweisen und die endgueltige Verteilung sampeln, die mit den optimierten Parametern erhalten wurde. Hier sollte die Sampler-Primitive verwendet werden, da es die Wahrscheinlichkeitsverteilung der Bitstring-Messungen ist, die dem optimalen Schnitt des Graphen entspricht.

Hinweis: Das bedeutet, einen Quantenzustand $\psi$ im Computer vorzubereiten und ihn dann zu messen. Eine Messung wird den Zustand in einen einzelnen Rechenbasis-Zustand kollabieren - zum Beispiel 010101110000... - der einer Kandidatenloesung $x$ fuer unser urspruengliches Optimierungsproblem ( $\max f(x)$ oder $\min f(x)$ je nach Aufgabe) entspricht.

optimized_circuit = candidate_circuit.assign_parameters(result.x)

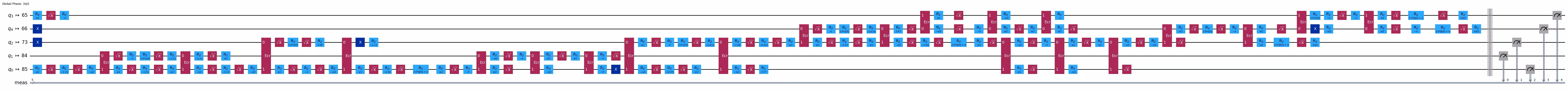

optimized_circuit.draw("mpl", fold=False, idle_wires=False)

Output of the previous code cell

from qiskit_ibm_runtime import SamplerV2

# If using qiskit-ibm-runtime<0.24.0, change `mode=` to `backend=`
sampler = SamplerV2(mode=backend)

# Set simple error suppression/mitigation options
sampler.options.dynamical_decoupling.enable = True
sampler.options.dynamical_decoupling.sequence_type = "XY4"
sampler.options.twirling.enable_gates = True
sampler.options.twirling.num_randomizations = "auto"

pub = (optimized_circuit,)
job = sampler.run([pub], shots=int(1e4))
counts_int = job.result()[0].data.meas.get_int_counts()
counts_bin = job.result()[0].data.meas.get_counts()
shots = sum(counts_int.values())
final_distribution_int = {key: val / shots for key, val in counts_int.items()}
final_distribution_bin = {key: val / shots for key, val in counts_bin.items()}
print(final_distribution_int)

{12: 0.0652, 31: 0.0089, 4: 0.0085, 13: 0.0731, 26: 0.0256, 28: 0.0246, 17: 0.0405, 25: 0.0591, 20: 0.031, 15: 0.0221, 8: 0.017, 21: 0.0371, 14: 0.0461, 16: 0.0229, 19: 0.0723, 23: 0.0199, 22: 0.0478, 18: 0.0708, 24: 0.0165, 6: 0.0525, 7: 0.0155, 5: 0.0245, 3: 0.0231, 29: 0.0121, 30: 0.0062, 10: 0.0363, 1: 0.0097, 9: 0.042, 27: 0.0094, 11: 0.0349, 0: 0.0129, 2: 0.0119}

3.5 Schritt 4. Nachbearbeitung, Ergebnis im klassischen Format zurueckgeben

Der Nachbearbeitungsschritt interpretiert die Sampling-Ausgabe, um eine Loesung fuer dein urspruengliches Problem zurueckzugeben. In diesem Fall interessiert dich der Bitstring mit der hoechsten Wahrscheinlichkeit, da dieser den optimalen Schnitt bestimmt. Die Symmetrien im Problem erlauben vier moegliche Loesungen, und der Sampling-Prozess gibt eine davon mit einer etwas hoeheren Wahrscheinlichkeit zurueck, aber du kannst in der unten dargestellten Verteilung sehen, dass vier der Bitstrings deutlich wahrscheinlicher sind als der Rest.

# auxiliary functions to sample most likely bitstring
def to_bitstring(integer, num_bits):
    result = np.binary_repr(integer, width=num_bits)
    return [int(digit) for digit in result]

keys = list(final_distribution_int.keys())
values = list(final_distribution_int.values())
most_likely = keys[np.argmax(np.abs(values))]
most_likely_bitstring = to_bitstring(most_likely, len(graph))
most_likely_bitstring.reverse()

print("Result bitstring:", most_likely_bitstring)

Result bitstring: [1, 0, 1, 1, 0]

import matplotlib.pyplot as plt

matplotlib.rcParams.update({"font.size": 10})
final_bits = final_distribution_bin
values = np.abs(list(final_bits.values()))
top_4_values = sorted(values, reverse=True)[:4]
positions = []
for value in top_4_values:
    positions.append(np.where(values == value)[0])
fig = plt.figure(figsize=(11, 6))
ax = fig.add_subplot(1, 1, 1)
plt.xticks(rotation=45)
plt.title("Result Distribution")
plt.xlabel("Bitstrings (reversed)")
plt.ylabel("Probability")
ax.bar(list(final_bits.keys()), list(final_bits.values()), color="tab:grey")
for p in positions:
    ax.get_children()[p[0].item()].set_color("tab:purple")
plt.show()

Output of the previous code cell

Besten Schnitt visualisieren

Aus dem optimalen Bitstring kannst du dann diesen Schnitt auf dem urspruenglichen Graphen visualisieren.

colors = ["tab:grey" if i == 0 else "tab:purple" for i in most_likely_bitstring]
mpl_draw(graph, node_size=600, pos=pos, with_labels=True, labels=str, node_color=colors)

Output of the previous code cell

Und berechne den Wert des Schnitts. Die Loesung ist aufgrund von Rauschen nicht optimal (der Schnittwert der optimalen Loesung betraegt 5).

from typing import Sequence

def evaluate_sample(x: Sequence[int], graph: rx.PyGraph) -> float:
    assert len(x) == len(
        list(graph.nodes())
    ), "The length of x must coincide with the number of nodes in the graph."
    return sum(
        x[u] * (1 - x[v]) + x[v] * (1 - x[u]) for u, v in list(graph.edge_list())
    )

cut_value = evaluate_sample(most_likely_bitstring, graph)
print("The value of the cut is:", cut_value)

The value of the cut is: 5

Damit ist das kleinskalige QAOA-Tutorial abgeschlossen. Du wirst lernen, wie du QAOA im Utility-Scale anpasst, in "Part 2: scale it up!" des Tutorials Quantum approximate optimization algorithm.

# Check Qiskit version
import qiskit

qiskit.__version__

'2.0.2'

1. Einfuehrung​

2. Berechnung des minimalen Eigenwerts eines einfachen Hamiltonoperators​

2.1 Uebung​

Loesungen der Uebung​

3. Quantenoptimierung mit Qiskit Patterns​

3.1 (Kleinskaliges) Qiskit Pattern fuer Optimierung​

3.2 Schritt 1. Klassische Eingaben auf ein Quantenproblem abbilden​

Graph → Optimierungsproblem​

Optimierungsproblem → Hamiltonoperator​

Hamiltonoperator → Quantenschaltkreis​

3.3 Schritt 2. Circuits fuer die Ausfuehrung auf Quantenhardware optimieren​

3.4 Schritt 3. Ausfuehrung mit Qiskit Primitives​

Definiere Circuit mit Anfangsparametern​

Definiere Backend und Ausfuehrungs-Primitive​

Ausfuehrung​

3.5 Schritt 4. Nachbearbeitung, Ergebnis im klassischen Format zurueckgeben​

Besten Schnitt visualisieren​

1. Einfuehrung

2. Berechnung des minimalen Eigenwerts eines einfachen Hamiltonoperators

2.1 Uebung

Loesungen der Uebung

3. Quantenoptimierung mit Qiskit Patterns

3.1 (Kleinskaliges) Qiskit Pattern fuer Optimierung

3.2 Schritt 1. Klassische Eingaben auf ein Quantenproblem abbilden

Graph → Optimierungsproblem

Optimierungsproblem → Hamiltonoperator

Hamiltonoperator → Quantenschaltkreis

3.3 Schritt 2. Circuits fuer die Ausfuehrung auf Quantenhardware optimieren

3.4 Schritt 3. Ausfuehrung mit Qiskit Primitives

Definiere Circuit mit Anfangsparametern

Definiere Backend und Ausfuehrungs-Primitive

Ausfuehrung

3.5 Schritt 4. Nachbearbeitung, Ergebnis im klassischen Format zurueckgeben

Besten Schnitt visualisieren
