Quantensimulation

hinweis

Yukio Kawashima (May 30, 2024)

PDF herunterladen der Originalvorlesung. Beachte, dass einige Code-Snippets veraltet sein könnten, da es sich um statische Bilder handelt.

Ungefähre QPU-Zeit für dieses Experiment: 7 Sekunden.

(Dieses Notebook stammt größtenteils aus einem inzwischen veralteten Tutorial-Notebook für Qiskit Algorithms.)

1. Einführung

Als Echtzeit-Evolutionstechnik besteht die Trotterisierung in der aufeinanderfolgenden Anwendung eines oder mehrerer Quanten-Gates, die so gewählt werden, dass sie die Zeitentwicklung eines Systems für ein Zeitintervall approximieren. Ausgehend von der Schrödinger-Gleichung nimmt die Zeitentwicklung eines Systems, das sich anfänglich im Zustand $\vert\psi(0)\rangle$ befindet, folgende Form an:

$$\vert \psi(t) \rangle = e^{-i H t} \vert \psi(0) \rangle \text{,}$$

wobei $H$ der zeitunabhängige Hamiltonian ist, der das System bestimmt. Wir betrachten einen Hamiltonian, der als gewichtete Summe von Pauli-Termen geschrieben werden kann: $H=\sum_j a_j P_j$, wobei $P_j$ ein Tensorprodukt von Pauli-Termen darstellt, die auf $n$ Qubits wirken. Insbesondere können diese Pauli-Terme miteinander kommutieren oder auch nicht. Gegeben ein Zustand zum Zeitpunkt $t=0$, wie erhalten wir den Zustand des Systems zu einem späteren Zeitpunkt $|\psi(t)\rangle$ mit einem Quantencomputer? Die Exponentialfunktion eines Operators lässt sich am einfachsten durch ihre Taylor-Reihe verstehen:

$$e^{-i H t} = 1-iHt-\frac{1}{2}H^2t^2+...$$

Einige sehr grundlegende Exponentialfunktionen, wie $e^{iZ}$, können leicht auf Quantencomputern mit einem kompakten Satz von Quanten-Gates implementiert werden. Die meisten Hamiltonians von Interesse haben nicht nur einen einzigen Term, sondern viele Terme. Beachte, was passiert, wenn $H = H_1+H_2$:

$$e^{-i H t} = 1-i(H_1+H_2)t-\frac{1}{2}(H_1+H_2)^2t^2+...$$

Wenn $H_1$ und $H_2$ kommutieren, haben wir den vertrauten Fall (der auch für Zahlen und die Variablen $a$ und $b$ unten gilt):

$$e^{-i (a+b) t} = e^{-i a t}e^{-i b t}$$

Aber wenn Operatoren nicht kommutieren, können Terme in der Taylor-Reihe nicht auf diese Weise umgeordnet werden, um sie zu vereinfachen. Daher ist es eine Herausforderung, komplizierte Hamiltonians in Quanten-Gates auszudrücken.

Eine Lösung besteht darin, sehr kleine Zeiten $t$ zu betrachten, sodass der Term erster Ordnung in der Taylor-Entwicklung dominiert. Unter dieser Annahme:

$$e^{-i (H_1+H_2) t} \approx 1-i(H_1+H_2)t \approx (1-i H_1 t)(1-i H_2 t) \approx e^{-i H_1 t}e^{-i H_2 t}$$

Natürlich müssen wir unseren Zustand möglicherweise für eine längere Zeit entwickeln. Das wird durch viele solcher kleinen Zeitschritte erreicht. Dieser Prozess wird Trotterisierung genannt:

$$\vert \psi(t) \rangle \approx \left(\prod_j e^{-i a_j P_j t/r} \right)^r \vert\psi(0) \rangle \text{,}$$

Hier ist $t/r$ das Zeitintervall (Evolutionsschritt), das wir wählen. Dadurch wird ein Gate erstellt, das $r$ Mal angewendet wird. Ein kleinerer Zeitschritt führt zu einer genaueren Approximation. Dies führt jedoch auch zu tieferen Schaltkreisen, was in der Praxis zu mehr Fehlerakkumulation führt (ein nicht zu vernachlässigendes Problem auf aktuellen Quantengeräten).

Heute werden wir die Zeitentwicklung des Ising-Modells auf linearen Gittern mit $N=2$ und $N=6$ Plätzen untersuchen. Diese Gitter bestehen aus einer Anordnung von Spins $\sigma_i$, die nur mit ihren nächsten Nachbarn wechselwirken. Diese Spins können zwei Orientierungen haben: $\uparrow$ und $\downarrow$, die einer Magnetisierung von $+1$ bzw. $-1$ entsprechen.

$$H = - J \sum_{i=0}^{N-2} Z_i Z_{i+1} - h \sum_{i=0}^{N-1} X_i \text{,}$$

wobei $J$ die Wechselwirkungsenergie beschreibt und $h$ die Stärke eines externen Feldes (oben in x-Richtung, aber wir werden dies modifizieren). Schreiben wir diesen Ausdruck mit Pauli-Matrizen und berücksichtigen dabei, dass das externe Feld einen Winkel $\alpha$ zur transversalen Richtung hat:

$$H = -J \sum_{i=0}^{N-2} Z_i Z_{i+1} -h \sum_{i=0}^{N-1} (\sin\alpha Z_i + \cos\alpha X_i) \text{.}$$

Dieser Hamiltonian ist nützlich, da er es uns ermöglicht, die Auswirkungen eines externen Feldes einfach zu untersuchen. In der Rechenbasis wird das System wie folgt codiert:

Quantenzustand	Spin-Darstellung
$\lvert 0 0 0 0 \rangle$	$\uparrow\uparrow\uparrow\uparrow$
$\lvert 1 0 0 0 \rangle$	$\downarrow\uparrow\uparrow\uparrow$
$\ldots$	$\ldots$
$\lvert 1 1 1 1 \rangle$	$\downarrow\downarrow\downarrow\downarrow$

Wir werden nun die Zeitentwicklung eines solchen Quantensystems untersuchen. Genauer gesagt werden wir die Zeitentwicklung bestimmter Eigenschaften des Systems wie der Magnetisierung visualisieren.

1.1 Voraussetzungen

Bevor du mit diesem Tutorial beginnst, stelle sicher, dass du Folgendes installiert hast:

• Qiskit SDK v1.2 oder neuer ( pip install qiskit )
• Qiskit Runtime v0.30 oder neuer ( pip install qiskit-ibm-runtime )
• Numpy v1.24.1 oder neuer < 2 ( pip install numpy )

1.2 Bibliotheken importieren

Beachte, dass einige Bibliotheken, die nützlich sein könnten (MatrixExponential, QDrift), enthalten sind, obwohl sie in diesem Notebook nicht verwendet werden. Du kannst sie ausprobieren, wenn du Zeit hast!

# Added by doQumentation — required packages for this notebook
!pip install -q matplotlib numpy qiskit qiskit-ibm-runtime

# Check the version of Qiskit
import qiskit

qiskit.__version__

'2.0.2'

# Import the qiskit library
import numpy as np
import matplotlib.pylab as plt
import warnings

from qiskit import QuantumCircuit
from qiskit.circuit.library import PauliEvolutionGate
from qiskit.primitives import StatevectorEstimator
from qiskit.quantum_info import Statevector, SparsePauliOp
from qiskit.synthesis import (
    SuzukiTrotter,
    LieTrotter,
)
from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager

from qiskit_ibm_runtime import QiskitRuntimeService, SamplerV2

warnings.filterwarnings("ignore")

2. Abbildung deines Problems

2.1 Definition des transversalen Feld-Ising-Hamiltonians

Wir betrachten hier das 1-D transversale Feld-Ising-Modell.

Zunächst erstellen wir eine Funktion, die die Systemparameter $N$, $J$, $h$ und $\alpha$ entgegennimmt und unseren Hamiltonian als SparsePauliOp zurückgibt. Ein SparsePauliOp ist eine dünnbesetzte Darstellung eines Operators in Form gewichteter Pauli-Terme.

def get_hamiltonian(nqubits, J, h, alpha):
    # List of Hamiltonian terms as 3-tuples containing
    # (1) the Pauli string,
    # (2) the qubit indices corresponding to the Pauli string,
    # (3) the coefficient.
    ZZ_tuples = [("ZZ", [i, i + 1], -J) for i in range(0, nqubits - 1)]
    Z_tuples = [("Z", [i], -h * np.sin(alpha)) for i in range(0, nqubits)]
    X_tuples = [("X", [i], -h * np.cos(alpha)) for i in range(0, nqubits)]

    # We create the Hamiltonian as a SparsePauliOp, via the method
    # `from_sparse_list`, and multiply by the interaction term.
    hamiltonian = SparsePauliOp.from_sparse_list(
        [*ZZ_tuples, *Z_tuples, *X_tuples], num_qubits=nqubits
    )
    return hamiltonian.simplify()

Den Hamiltonian definieren

Das System, das wir nun betrachten, hat als Beispiel eine Größe von $N=6$, $J=0.2$, $h=1.2$ und $\alpha=\frac{\pi}{8.0}$.

n_qubits = 6

hamiltonian = get_hamiltonian(nqubits=n_qubits, J=0.2, h=1.2, alpha=np.pi / 8.0)
hamiltonian

SparsePauliOp(['IIIIZZ', 'IIIZZI', 'IIZZII', 'IZZIII', 'ZZIIII', 'IIIIIZ', 'IIIIZI', 'IIIZII', 'IIZIII', 'IZIIII', 'ZIIIII', 'IIIIIX', 'IIIIXI', 'IIIXII', 'IIXIII', 'IXIIII', 'XIIIII'],
              coeffs=[-0.2       +0.j, -0.2       +0.j, -0.2       +0.j, -0.2       +0.j,
 -0.2       +0.j, -0.45922012+0.j, -0.45922012+0.j, -0.45922012+0.j,
 -0.45922012+0.j, -0.45922012+0.j, -0.45922012+0.j, -1.10865544+0.j,
 -1.10865544+0.j, -1.10865544+0.j, -1.10865544+0.j, -1.10865544+0.j,
 -1.10865544+0.j])

2.2 Parameter der Zeitentwicklungssimulation festlegen

Hier betrachten wir drei verschiedene Trotterisierungstechniken:

• Lie-Trotter (erste Ordnung)
• Suzuki-Trotter zweiter Ordnung
• Suzuki-Trotter vierter Ordnung

Die letzteren beiden werden in der Übung und im Anhang verwendet.

num_timesteps = 60
evolution_time = 30.0
dt = evolution_time / num_timesteps
product_formula_lt = LieTrotter()
product_formula_st2 = SuzukiTrotter(order=2)
product_formula_st4 = SuzukiTrotter(order=4)

2.3 Quantenschaltkreis 1 vorbereiten (Anfangszustand)

Erstelle einen Anfangszustand. Hier beginnen wir mit einer Spin-Konfiguration von $\uparrow\uparrow\downarrow\downarrow\uparrow\uparrow$ .

initial_circuit = QuantumCircuit(n_qubits)
initial_circuit.prepare_state("001100")
# Change reps and see the difference when you decompose the circuit
initial_circuit.decompose(reps=1).draw("mpl")

2.4 Quantenschaltkreis 2 vorbereiten (Einzelner Schaltkreis für die Zeitentwicklung)

Hier konstruieren wir einen Schaltkreis für einen einzelnen Zeitschritt mit Lie-Trotter.

Die Lie-Produktformel (erste Ordnung) ist in der LieTrotter-Klasse implementiert. Eine Formel erster Ordnung besteht aus der in der Einführung beschriebenen Approximation, bei der die Matrixexponentialfunktion einer Summe durch ein Produkt von Matrixexponentialfunktionen approximiert wird:

$$e^{H_1+H_2} \approx e^{H_1} e^{H_2}$$

Wie bereits erwähnt, führen sehr tiefe Schaltkreise zur Akkumulation von Fehlern und verursachen Probleme für moderne Quantencomputer. Da Zwei-Qubit-Gates höhere Fehlerraten haben als Einzelqubit-Gates, ist die Zwei-Qubit-Schaltkreistiefe eine besonders interessante Größe. Was wirklich zählt, ist die Zwei-Qubit-Schaltkreistiefe nach der Transpilation (da dies der Schaltkreis ist, den der Quantencomputer tatsächlich ausführt). Aber gewöhnen wir uns daran, die Operationen für diesen Schaltkreis zu zählen, auch jetzt bei Verwendung des Simulators.

single_step_evolution_gates_lt = PauliEvolutionGate(
    hamiltonian, dt, synthesis=product_formula_lt
)
single_step_evolution_lt = QuantumCircuit(n_qubits)
single_step_evolution_lt.append(
    single_step_evolution_gates_lt, single_step_evolution_lt.qubits
)

print(
    f"""
Trotter step with Lie-Trotter
-----------------------------
Depth: {single_step_evolution_lt.decompose(reps=3).depth()}
Gate count: {len(single_step_evolution_lt.decompose(reps=3))}
Nonlocal gate count: {single_step_evolution_lt.decompose(reps=3).num_nonlocal_gates()}
Gate breakdown: {", ".join([f"{k.upper()}: {v}" for k, v in single_step_evolution_lt.decompose(reps=3).count_ops().items()])}
"""
)
single_step_evolution_lt.decompose(reps=3).draw("mpl", fold=-1)

Trotter step with Lie-Trotter
-----------------------------
Depth: 17
Gate count: 27
Nonlocal gate count: 10
Gate breakdown: U3: 12, CX: 10, U1: 5

2.5 Die zu messenden Operatoren festlegen

Definieren wir einen Magnetisierungsoperator $\sum_i \langle Z_i \rangle / N$ und einen mittleren Spin-Korrelationsoperator $\sum_i \langle Z_i Z_{i+1} \rangle/ (N - 1)$.

magnetization = (
    SparsePauliOp.from_sparse_list(
        [("Z", [i], 1.0) for i in range(0, n_qubits)], num_qubits=n_qubits
    )
    / n_qubits
)
correlation = SparsePauliOp.from_sparse_list(
    [("ZZ", [i, i + 1], 1.0) for i in range(0, n_qubits - 1)], num_qubits=n_qubits
) / (n_qubits - 1)
print("magnetization : ", magnetization)
print("correlation : ", correlation)

magnetization :  SparsePauliOp(['IIIIIZ', 'IIIIZI', 'IIIZII', 'IIZIII', 'IZIIII', 'ZIIIII'],
              coeffs=[0.16666667+0.j, 0.16666667+0.j, 0.16666667+0.j, 0.16666667+0.j,
 0.16666667+0.j, 0.16666667+0.j])
correlation :  SparsePauliOp(['IIIIZZ', 'IIIZZI', 'IIZZII', 'IZZIII', 'ZZIIII'],
              coeffs=[0.2+0.j, 0.2+0.j, 0.2+0.j, 0.2+0.j, 0.2+0.j])

2.6 Zeitentwicklungssimulation durchführen

Wir überwachen die Energie (Erwartungswert des Hamiltonians), die Magnetisierung (Erwartungswert des Magnetisierungsoperators) und die mittlere Spin-Korrelation (Erwartungswert des mittleren Spin-Korrelationsoperators). Qiskits StatevectorEstimator (EstimatorV2)-Primitiv schätzt Erwartungswerte von Observablen, $\langle\psi\vert\hat{O}\vert\psi\rangle$.

# Initiate the circuit
evolved_state = QuantumCircuit(initial_circuit.num_qubits)
# Start from the initial spin configuration
evolved_state.append(initial_circuit, evolved_state.qubits)
# Initiate Estimator (V2)
estimator = StatevectorEstimator()
# Set number of shots
shots = 10000
# Translate the precision required from the number of shots
precision = np.sqrt(1 / shots)
energy_list = []
mag_list = []
corr_list = []
# Estimate expectation values for t=0.0
job = estimator.run(
    [(evolved_state, [hamiltonian, magnetization, correlation])], precision=precision
)
# Get estimated expectation values
evs = job.result()[0].data.evs
energy_list.append(evs[0])
mag_list.append(evs[1])
corr_list.append(evs[2])
# Start time evolution
for n in range(num_timesteps):
    # Expand the circuit to describe delta-t
    evolved_state.append(single_step_evolution_gates_lt, evolved_state.qubits)
    # Estimate expectation values at delta-t
    job = estimator.run(
        [(evolved_state, [hamiltonian, magnetization, correlation])],
        precision=precision,
    )
    # Retrieve results (expectation values)
    evs = job.result()[0].data.evs
    energy_list.append(evs[0])
    mag_list.append(evs[1])
    corr_list.append(evs[2])
# Transform the list of expectation values (at each time step) to arrays
energy_array = np.array(energy_list)
mag_array = np.array(mag_list)
corr_array = np.array(corr_list)

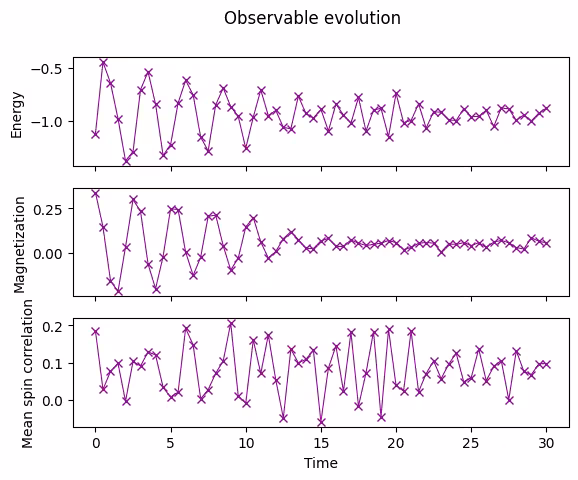

2.7 Zeitentwicklung der Observablen darstellen

Wir stellen die gemessenen Erwartungswerte gegen die Zeit dar.

fig, axes = plt.subplots(3, sharex=True)
times = np.linspace(0, evolution_time, num_timesteps + 1)  # includes initial state
axes[0].plot(
    times,
    energy_array,
    label="First order",
    marker="x",
    c="darkmagenta",
    ls="-",
    lw=0.8,
)
axes[1].plot(
    times, mag_array, label="First order", marker="x", c="darkmagenta", ls="-", lw=0.8
)
axes[2].plot(
    times, corr_array, label="First order", marker="x", c="darkmagenta", ls="-", lw=0.8
)
axes[0].set_ylabel("Energy")
axes[1].set_ylabel("Magnetization")
axes[2].set_ylabel("Mean spin correlation")
axes[2].set_xlabel("Time")
fig.suptitle("Observable evolution")

Text(0.5, 0.98, 'Observable evolution')

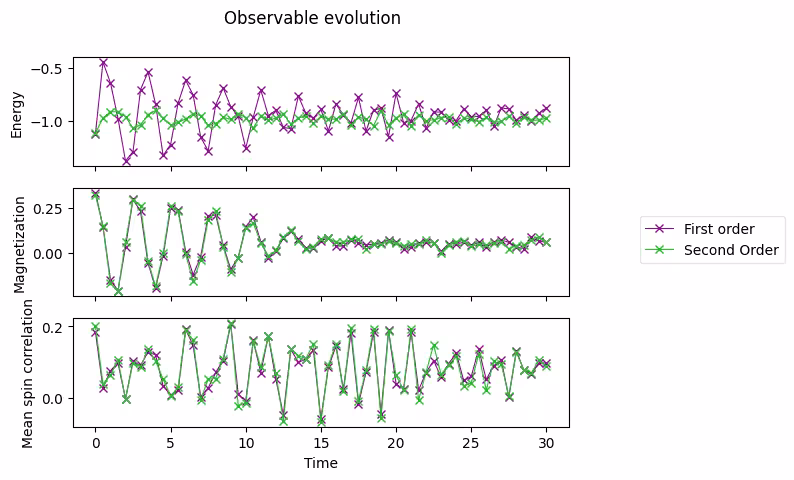

3. Übung 1. Simulation mit Suzuki-Trotter zweiter Ordnung durchführen

Versuchen wir nun, eine Simulation mit Suzuki-Trotter zweiter Ordnung durchzuführen, nach dem oben gezeigten Beispiel von Lie-Trotter.

Der Suzuki-Trotter zweiter Ordnung kann in Qiskit mittels der SuzukiTrotter-Klasse verwendet werden. Mit dieser Formel ergibt eine Zerlegung zweiter Ordnung:

$$e^{H_1+H_2} \approx e^{H_1/2}e^{H_2}e^{H_1/2}$$

3.1 Einen Schaltkreis für einen einzelnen Zeitschritt konstruieren

Verwende product_formula_st2 (SuzukiTrotter(order=2)) und konstruiere einen Schaltkreis für einen einzelnen Zeitschritt mit Suzuki-Trotter zweiter Ordnung. Zähle außerdem die Anzahl der Gates und die Tiefe des Schaltkreises und vergleiche mit Lie-Trotter.

# Modify the line below (Use PauliEvolutionGate)
single_step_evolution_gates_st2 = PauliEvolutionGate(
    hamiltonian, dt, synthesis=product_formula_st2
)
single_step_evolution_st2 = QuantumCircuit(n_qubits)
single_step_evolution_st2.append(
    single_step_evolution_gates_st2, single_step_evolution_st2.qubits
)
# Let us print some stats
print(
    f"""
Trotter step with second-order Suzuki-Trotter
-----------------------------
Depth: {single_step_evolution_st2.decompose(reps=3).depth()}
Gate count: {len(single_step_evolution_st2.decompose(reps=3))}
Nonlocal gate count: {single_step_evolution_st2.decompose(reps=3).num_nonlocal_gates()}
Gate breakdown: {", ".join([f"{k.upper()}: {v}" for k, v in single_step_evolution_st2.decompose(reps=3).count_ops().items()])}
"""
)
single_step_evolution_st2.decompose(reps=2).draw("mpl", fold=-1)

Trotter step with second-order Suzuki-Trotter
-----------------------------
Depth: 34
Gate count: 53
Nonlocal gate count: 20
Gate breakdown: U3: 23, CX: 20, U1: 10

3.2 Zeitentwicklungssimulation durchführen

Führe die Zeitentwicklung mit Suzuki-Trotter zweiter Ordnung durch.

# Initiate the circuit
evolved_state = QuantumCircuit(initial_circuit.num_qubits)
# Start from the initial spin configuration
evolved_state.append(initial_circuit, evolved_state.qubits)
# Initiate Estimator (V2)
estimator = StatevectorEstimator()
# Set number of shots
shots = 10000
# Translate the precision required from the number of shots
precision = np.sqrt(1 / shots)
energy_list_st2 = []
mag_list_st2 = []
corr_list_st2 = []
# Estimate expectation values for t=0.0
job = estimator.run(
    [(evolved_state, [hamiltonian, magnetization, correlation])], precision=precision
)
# Get estimated expectation values
evs = job.result()[0].data.evs
energy_list_st2.append(evs[0])
mag_list_st2.append(evs[1])
corr_list_st2.append(evs[2])
# Start time evolution
for n in range(num_timesteps):
    # Expand the circuit to describe delta-t
    evolved_state.append(single_step_evolution_gates_st2, evolved_state.qubits)
    # Estimate expectation values at delta-t
    job = estimator.run(
        [(evolved_state, [hamiltonian, magnetization, correlation])],
        precision=precision,
    )
    # Retrieve results (expectation values)
    evs = job.result()[0].data.evs
    energy_list_st2.append(evs[0])
    mag_list_st2.append(evs[1])
    corr_list_st2.append(evs[2])
# Transform the list of expectation values (at each time step) to arrays
energy_array_st2 = np.array(energy_list_st2)
mag_array_st2 = np.array(mag_list_st2)
corr_array_st2 = np.array(corr_list_st2)

3.3 Ergebnisse des Suzuki-Trotter zweiter Ordnung darstellen

axes[0].plot(
    times,
    energy_array_st2,
    label="Second Order",
    marker="x",
    c="limegreen",
    ls="-",
    lw=0.8,
)
axes[1].plot(
    times,
    mag_array_st2,
    label="Second Order",
    marker="x",
    c="limegreen",
    ls="-",
    lw=0.8,
)
axes[2].plot(
    times,
    corr_array_st2,
    label="Second Order",
    marker="x",
    c="limegreen",
    ls="-",
    lw=0.8,
)

# Replace the legend
# legend.remove()
legend = fig.legend(
    *axes[0].get_legend_handles_labels(),
    bbox_to_anchor=(1.0, 0.5),
    loc="center left",
    framealpha=0.5,
)
fig

3.4 Mit exakten Ergebnissen vergleichen

Die folgenden Daten sind vorberechnete exakte Ergebnisse vom klassischen Computer.

exact_times = np.array(
    [
        0.0,
        0.3,
        0.6,
        0.8999999999999999,
        1.2,
        1.5,
        1.7999999999999998,
        2.1,
        2.4,
        2.6999999999999997,
        3.0,
        3.3,
        3.5999999999999996,
        3.9,
        4.2,
        4.5,
        4.8,
        5.1,
        5.3999999999999995,
        5.7,
        6.0,
        6.3,
        6.6,
        6.8999999999999995,
        7.199999999999999,
        7.5,
        7.8,
        8.1,
        8.4,
        8.7,
        9.0,
        9.299999999999999,
        9.6,
        9.9,
        10.2,
        10.5,
        10.799999999999999,
        11.1,
        11.4,
        11.7,
        12.0,
        12.299999999999999,
        12.6,
        12.9,
        13.2,
        13.5,
        13.799999999999999,
        14.1,
        14.399999999999999,
        14.7,
        15.0,
        15.299999999999999,
        15.6,
        15.899999999999999,
        16.2,
        16.5,
        16.8,
        17.099999999999998,
        17.4,
        17.7,
        18.0,
        18.3,
        18.599999999999998,
        18.9,
        19.2,
        19.5,
        19.8,
        20.099999999999998,
        20.4,
        20.7,
        21.0,
        21.3,
        21.599999999999998,
        21.9,
        22.2,
        22.5,
        22.8,
        23.099999999999998,
        23.4,
        23.7,
        24.0,
        24.3,
        24.599999999999998,
        24.9,
        25.2,
        25.5,
        25.8,
        26.099999999999998,
        26.4,
        26.7,
        27.0,
        27.3,
        27.599999999999998,
        27.9,
        28.2,
        28.5,
        28.799999999999997,
        29.099999999999998,
        29.4,
        29.7,
        30.0,
    ]
)
exact_energy = np.array(
    [
        -1.1184402376762155,
        -1.1184402376762157,
        -1.1184402376762157,
        -1.1184402376762148,
        -1.1184402376762153,
        -1.1184402376762155,
        -1.1184402376762148,
        -1.118440237676216,
        -1.118440237676216,
        -1.1184402376762166,
        -1.1184402376762148,
        -1.118440237676216,
        -1.1184402376762153,
        -1.1184402376762148,
        -1.118440237676217,
        -1.118440237676215,
        -1.1184402376762161,
        -1.1184402376762157,
        -1.118440237676217,
        -1.1184402376762161,
        -1.1184402376762137,
        -1.1184402376762161,
        -1.1184402376762161,
        -1.118440237676218,
        -1.1184402376762155,
        -1.1184402376762166,
        -1.1184402376762155,
        -1.1184402376762137,
        -1.1184402376762186,
        -1.1184402376762215,
        -1.1184402376762148,
        -1.118440237676216,
        -1.1184402376762166,
        -1.1184402376762148,
        -1.1184402376762121,
        -1.1184402376762166,
        -1.1184402376762181,
        -1.1184402376762137,
        -1.1184402376762148,
        -1.1184402376762193,
        -1.1184402376762108,
        -1.1184402376762144,
        -1.118440237676217,
        -1.1184402376762197,
        -1.1184402376762153,
        -1.1184402376762161,
        -1.1184402376762184,
        -1.1184402376762126,
        -1.118440237676214,
        -1.118440237676214,
        -1.1184402376762161,
        -1.118440237676212,
        -1.1184402376762164,
        -1.118440237676217,
        -1.1184402376762121,
        -1.1184402376762157,
        -1.1184402376762212,
        -1.1184402376762217,
        -1.1184402376762206,
        -1.118440237676222,
        -1.1184402376762166,
        -1.118440237676212,
        -1.1184402376762137,
        -1.11844023767622,
        -1.1184402376762206,
        -1.118440237676219,
        -1.1184402376762153,
        -1.1184402376762164,
        -1.118440237676209,
        -1.1184402376762144,
        -1.1184402376762161,
        -1.118440237676216,
        -1.1184402376762173,
        -1.118440237676214,
        -1.1184402376762093,
        -1.1184402376762184,
        -1.1184402376762126,
        -1.118440237676213,
        -1.1184402376762195,
        -1.1184402376762095,
        -1.1184402376762075,
        -1.1184402376762197,
        -1.1184402376762141,
        -1.1184402376762146,
        -1.1184402376762184,
        -1.118440237676218,
        -1.1184402376762224,
        -1.118440237676219,
        -1.118440237676218,
        -1.1184402376762206,
        -1.1184402376762168,
        -1.118440237676221,
        -1.118440237676218,
        -1.1184402376762148,
        -1.1184402376762106,
        -1.1184402376762173,
        -1.118440237676216,
        -1.118440237676216,
        -1.1184402376762113,
        -1.1184402376762275,
        -1.1184402376762195,
    ]
)
exact_magnetization = np.array(
    [
        0.3333333333333333,
        0.26316769633415005,
        0.0912947227110664,
        -0.09317712543141576,
        -0.20391854332115245,
        -0.19318196655046493,
        -0.06411527074401464,
        0.12558269854206197,
        0.28252754464640606,
        0.3264196194042506,
        0.2361586169847769,
        0.060894367906122224,
        -0.10842387093076275,
        -0.18636359582538073,
        -0.1338364343947887,
        0.020284606520827753,
        0.19151142743926025,
        0.2905341647678381,
        0.2723014646745304,
        0.15147481733047252,
        -0.008179102877790292,
        -0.1242999208732406,
        -0.1372529247781061,
        -0.04083616185958952,
        0.11066094926716476,
        0.23140661570567636,
        0.2587109403786205,
        0.1868237670027325,
        0.061201779383143744,
        -0.051391248969654205,
        -0.09843899603365061,
        -0.061297056158849166,
        0.04199010081939773,
        0.15861461430963147,
        0.22336830674799552,
        0.20179555623336537,
        0.11407111438609417,
        0.01609419104778282,
        -0.04239611796730001,
        -0.04249123521065924,
        0.008850291714888112,
        0.08780898151558082,
        0.1561486776507056,
        0.17627348772811832,
        0.13870676179652253,
        0.07205869195282538,
        0.018300003064909465,
        0.0001095640839572417,
        0.015157929316037586,
        0.05077755280969454,
        0.09245534457650838,
        0.12206907551110702,
        0.12284950557969157,
        0.09570215398601932,
        0.06294378255078983,
        0.045503313813986014,
        0.043389819499542556,
        0.046725117769796744,
        0.054956411358382404,
        0.0713814528253614,
        0.08743689703248492,
        0.08951216359166674,
        0.07878386475305985,
        0.06955669116405788,
        0.06639892435963689,
        0.05890378761746903,
        0.04541796525844558,
        0.0414221088331947,
        0.05499634106912299,
        0.07409418836014572,
        0.08371859070160165,
        0.08211623987959302,
        0.07615055161378328,
        0.06702584458783024,
        0.051891407742740085,
        0.038049378383635625,
        0.03825614149768043,
        0.054183218463525695,
        0.0753534475741016,
        0.08853147112587295,
        0.08767917178542013,
        0.07709383184439536,
        0.06308595032042386,
        0.0498812359204284,
        0.04299040064096167,
        0.04769159891460652,
        0.06483569572288776,
        0.08698035745435016,
        0.10047391641776235,
        0.09747255683203637,
        0.08098863187287358,
        0.05959496723987331,
        0.04383882265040485,
        0.04232138798062125,
        0.05720514169944535,
        0.08201306299870219,
        0.10274898262000469,
        0.10707552455080133,
        0.09210856128265357,
        0.06379922105742579,
        0.03624325103307953,
    ]
)
exact_correlation = np.array(
    [
        0.2,
        0.1247704225763532,
        0.01943938494098705,
        0.03854917181332821,
        0.11196616231067426,
        0.0906546700356683,
        0.01629373561896267,
        0.011352652889791095,
        0.0636185676540077,
        0.09543834437789013,
        0.10058518161011307,
        0.11829217731417431,
        0.1397812224038133,
        0.12316460402216707,
        0.08541383059335775,
        0.06144846844403662,
        0.020246372880505827,
        -0.02693683090021662,
        0.003919250903281282,
        0.1117419430168554,
        0.19676155181256794,
        0.18594408880783336,
        0.1002673802566004,
        0.03821525827438024,
        0.04485205090247377,
        0.05348102743040269,
        0.03160026140008638,
        0.033437649060464834,
        0.10486939975320728,
        0.20249469538955758,
        0.19735507621013149,
        0.0553097261765083,
        -0.04889114490131667,
        0.011685690974970964,
        0.11705971535823065,
        0.11681165998194759,
        0.06637091239560744,
        0.10936684225958895,
        0.20225454101061405,
        0.16284420833341812,
        -0.0025823294931362067,
        -0.0763416631752919,
        0.02985268630418397,
        0.15234468006771007,
        0.14606385406970995,
        0.0935341856492092,
        0.12325421854361143,
        0.17130422930386324,
        0.10383730044042278,
        -0.031333159406547614,
        -0.05241572078596815,
        0.07722509925347705,
        0.17642188574256007,
        0.12765340239966838,
        0.06309968945093776,
        0.11574687130499339,
        0.16978282647206913,
        0.0736143632571229,
        -0.05356602733119409,
        -0.0009649396796768892,
        0.15921620111869142,
        0.17760366431811037,
        0.04736297330213485,
        0.012122870263181897,
        0.13268065586830521,
        0.1728473023503636,
        0.03999259331072221,
        -0.036997053070222885,
        0.06951528580242439,
        0.1769169993516561,
        0.12290448295710298,
        0.012897784654866427,
        0.02859435620982225,
        0.12895847695150875,
        0.13629536955485938,
        0.05394621059822597,
        0.02298040588184324,
        0.07036499900317271,
        0.11706448623132719,
        0.10435285842074606,
        0.055721236329964965,
        0.04676334743672697,
        0.08417924910022263,
        0.10611161955304965,
        0.089304171047322,
        0.06098589533081194,
        0.06314519797488709,
        0.09431492621892917,
        0.09667836915967139,
        0.0651298357290882,
        0.05176966009147416,
        0.06727229484222669,
        0.08871788283607947,
        0.09907054249093444,
        0.09785167773502176,
        0.09277216140054353,
        0.07520999642062785,
        0.05894392248382922,
        0.07236135251622376,
        0.08608284185200156,
        0.07282922961856123,
    ]
)

axes[0].plot(exact_times, exact_energy, c="k", ls=":", label="Exact")
axes[1].plot(exact_times, exact_magnetization, c="k", ls=":", label="Exact")
axes[2].plot(exact_times, exact_correlation, c="k", ls=":", label="Exact")
# Replace the legend
legend.remove()
# Select the labels of only the first axis
legend = fig.legend(
    *axes[0].get_legend_handles_labels(),
    bbox_to_anchor=(1.0, 0.5),
    loc="center left",
    framealpha=0.5,
)
fig.tight_layout()
fig

4. Ausführung auf der Quantenhardware

Als Nächstes führen wir die Zeitentwicklungssimulation auf der Quantenhardware aus. Wir arbeiten mit einem kleineren Problem, Gittergröße N=2. Wir variieren den Parameter $\alpha$ und beobachten den Unterschied in der Dynamik der Wellenfunktion.

4.1 Schritt 1. Klassische Eingaben auf ein Quantenproblem abbilden

Wähle die Anfangseinstellungen der Simulation:

n_qubits_2 = 2
dt_2 = 1.6
product_formula = LieTrotter(reps=1)

Dann lege den Anfangsschaltkreis fest:

Die anfängliche Spin-Konfiguration wird „down-up" sein

# We prepare an initial state ↓↑ (10).
# Note that Statevector and SparsePauliOp interpret the qubits from right to left
initial_circuit_2 = QuantumCircuit(n_qubits_2)
initial_circuit_2.prepare_state("10")
# Change reps and see the difference when you decompose the circuit
initial_circuit_2.decompose(reps=1).draw("mpl")

Berechne nun den Referenzwert mit einem idealen Zustandsvektor-Simulator.

bar_width = 0.1
# initial_state = Statevector.from_label("10")
final_time = 1.6
eps = 1e-5

# We create the list of angles in radians, with a small epsilon
# the exactly longitudinal field, which would present no dynamics at all
alphas = np.linspace(-np.pi / 2 + eps, np.pi / 2 - eps, 5)

for i, alpha in enumerate(alphas):
    evolved_state_2 = QuantumCircuit(initial_circuit_2.num_qubits)
    evolved_state_2.append(initial_circuit_2, evolved_state_2.qubits)
    hamiltonian_2 = get_hamiltonian(nqubits=2, J=0.2, h=1.0, alpha=alpha)
    single_step_evolution_gates_2 = PauliEvolutionGate(
        hamiltonian_2, dt_2, synthesis=product_formula
    )
    evolved_state_2.append(single_step_evolution_gates_2, evolved_state_2.qubits)
    evolved_state_2 = Statevector(evolved_state_2)
    # Dictionary of probabilities
    amplitudes_dict = evolved_state_2.probabilities_dict()
    labels = list(amplitudes_dict.keys())
    values = list(amplitudes_dict.values())
    # Convert angle to degrees
    alpha_str = f"$\\alpha={int(np.round(alpha * 180 / np.pi))}^\\circ$"
    plt.bar(np.arange(4) + i * bar_width, values, bar_width, label=alpha_str, alpha=0.7)

plt.xticks(np.arange(4) + 2 * bar_width, labels)
plt.xlabel("Measurement")
plt.ylabel("Probability")
plt.suptitle(
    f"Measurement probabilities at $t={final_time}$, for various field angles $\\alpha$\n"
    f"Initial state: 10, Linear lattice of size $L=2$"
)
plt.legend()

<matplotlib.legend.Legend at 0x11c816590>

Wir haben ein System vorbereitet, das anfänglich eine Sequenz von Spins $\downarrow\uparrow$ hat, was $\vert\psi(0)\rangle = \vert10\rangle$ entspricht. Nachdem wir es für $t=1.6$ unter einem transversalen Feld ($\alpha=0^\circ$) entwickeln lassen haben, messen wir mit hoher Wahrscheinlichkeit $\uparrow\downarrow$, also einen Spin-Tausch. (Beachte, dass die Labels von rechts nach links interpretiert werden). Wenn das Feld longitudinal ist ($\alpha=\pm90^\circ$), gibt es keine Evolution, daher messen wir das System so, wie es anfänglich vorbereitet wurde, $\downarrow\uparrow$. Bei Zwischenwinkeln, bei $\alpha=\pm45^\circ$, können wir alle Kombinationen mit unterschiedlichen Wahrscheinlichkeiten messen, wobei ein Spin-Tausch mit einer Wahrscheinlichkeit von 67% am wahrscheinlichsten ist.

Schaltkreis für HW-Experiment konstruieren

circuit_list = []
for i, alpha in enumerate(alphas):
    evolved_state_2 = QuantumCircuit(initial_circuit_2.num_qubits)
    evolved_state_2.append(initial_circuit_2, evolved_state_2.qubits)
    hamiltonian_2 = get_hamiltonian(nqubits=2, J=0.2, h=1.0, alpha=alpha)
    single_step_evolution_gates_2 = PauliEvolutionGate(
        hamiltonian_2, dt_2, synthesis=product_formula
    )
    evolved_state_2.append(single_step_evolution_gates_2, evolved_state_2.qubits)
    evolved_state_2.measure_all()
    circuit_list.append(evolved_state_2)

4.2 Schritt 2. Für die Zielhardware optimieren

Wir legen ein Backend fest.

service = QiskitRuntimeService()
backend = service.least_busy(operational=True, simulator=False)
backend.name

'ibm_strasbourg'

Dann transpilieren wir den Schaltkreis für das ausgewählte Backend.

pm = generate_preset_pass_manager(backend=backend, optimization_level=3)
circuit_isa = pm.run(circuit_list)

Schauen wir uns den Schaltkreis an.

circuit_isa[1].draw("mpl", idle_wires=False)

4.3 Schritt 3. Mit Qiskit Runtime Primitives ausführen

Qiskits Sampler (V2)-Primitiv liefert die Zähler der gemessenen Bitstrings.

sampler = SamplerV2(mode=backend)
job = sampler.run(circuit_isa)
job_id = job.job_id()
print("job id:", job_id)

job id: d13pswfmya70008ek070

Ergebnisse speichern

results = job.result()

4.4 Schritt 4. Ergebnisse nachbearbeiten

Konstruiere das Histogramm der Bitstrings, was der Analyse der Wellenfunktion entspricht, und vergleiche sie mit den oben gezeigten idealen Werten.

list_temp = ["00", "01", "10", "11"]

for i, alpha in enumerate(alphas):
    # Dictionary of probabilities
    amplitudes_dict = results[i].data.meas.get_counts()
    values = []
    for str_temp in list_temp:
        values.append(
            amplitudes_dict[str_temp] / 4096.0
        )  # divided by default number of shots
    # Convert angle to degrees
    alpha_str = f"$\\alpha={int(np.round(alpha * 180 / np.pi))}^\\circ$"
    plt.bar(np.arange(4) + i * bar_width, values, bar_width, label=alpha_str, alpha=0.7)

plt.xticks(np.arange(4) + 2 * bar_width, labels)
plt.xlabel("Measurement")
plt.ylabel("Probabilities")
plt.suptitle(
    f"Measurement probabilities at $t={final_time}$, for various field angles $\\alpha$\n"
    f"Initial state: 10, Linear lattice of size $L=2$"
)
plt.legend()

<matplotlib.legend.Legend at 0x11d7af990>

Hier zeigen wir ein Beispiel für die Konstruktion eines Schaltkreises mit Suzuki-Trotter höherer Ordnung (vierte Ordnung). Versuchen wir nun, einen Simulationsschaltkreis mit Suzuki-Trotter vierter Ordnung zu konstruieren, nach den oben gezeigten Beispielen.

Der Suzuki-Trotter vierter Ordnung kann in Qiskit mittels der SuzukiTrotter-Klasse verwendet werden. Die vierte Ordnung kann mit der folgenden Rekursionsrelation ausgewertet werden. Beachte, dass die Ordnung von Suzuki-Trotter in den folgenden Gleichungen als „2k" bezeichnet wird.

$$\hat{U}_{ST(2k)}\left(t\right) = \left[ \hat{U}_{ST(2k-2)}\left(p_k t\right) \right]^2 \hat{U}_{ST(2k-2)}\left( (1- 4 p_k) t\right)\left[ \hat{U}_{ST(2k-2)}\left(p_k t\right) \right]^2$$ $$p_k = 1 / \left(4-4^{\frac{1}{2k-1}}\right)$$

Einen Schaltkreis für einen einzelnen Zeitschritt konstruieren

Verwende product_formula_st4 (SuzukiTrotter(order=4)) und konstruiere einen Schaltkreis für einen einzelnen Zeitschritt mit Suzuki-Trotter vierter Ordnung. Zähle außerdem die Anzahl der Gates und die Tiefe des Schaltkreises und vergleiche mit Lie-Trotter und Suzuki-Trotter zweiter Ordnung.

# Modify the line below (Use PauliEvolutionGate)
single_step_evolution_gates_st4 = PauliEvolutionGate(
    hamiltonian, dt, synthesis=product_formula_st4
)
single_step_evolution_st4 = QuantumCircuit(n_qubits)
single_step_evolution_st4.append(
    single_step_evolution_gates_st4, single_step_evolution_st4.qubits
)
# Let us print some stats
print(
    f"""
Trotter step with second-order Suzuki-Trotter
-----------------------------
Depth: {single_step_evolution_st4.decompose(reps=3).depth()}
Gate count: {len(single_step_evolution_st4.decompose(reps=3))}
Nonlocal gate count: {single_step_evolution_st4.decompose(reps=3).num_nonlocal_gates()}
Gate breakdown: {", ".join([f"{k.upper()}: {v}" for k, v in single_step_evolution_st4.decompose(reps=3).count_ops().items()])}
"""
)
single_step_evolution_st4.decompose(reps=2).draw("mpl", fold=-1)

Trotter step with second-order Suzuki-Trotter
-----------------------------
Depth: 170
Gate count: 265
Nonlocal gate count: 100
Gate breakdown: U3: 115, CX: 100, U1: 50

# Check Qiskit version
import qiskit

qiskit.__version__

'2.0.2'
