Einen eigenen Transpiler-Pass schreiben
Paketversionen
Der Code auf dieser Seite wurde mit den folgenden Anforderungen entwickelt. Wir empfehlen, diese Versionen oder neuere zu verwenden.
qiskit[all]~=2.3.0
Das Qiskit SDK ermöglicht es dir, eigene Transpilierungs-Passes zu erstellen und sie im PassManager-Objekt auszuführen oder einem StagedPassManager hinzuzufügen. Hier zeigen wir, wie man einen Transpiler-Pass schreibt, wobei wir uns auf den Aufbau eines Passes konzentrieren, der Pauli-Twirling auf die fehlerbehafteten Quantengatter in einem Quantenschaltkreis anwendet. Dieses Beispiel verwendet den DAG, also das Objekt, das vom TransformationPass-Typ bearbeitet wird.
# Added by doQumentation — required packages for this notebook
!pip install -q numpy qiskit
Hintergrund: DAG-Darstellung
Bevor wir einen Pass erstellen, ist es wichtig, die interne Darstellung von Quantenschaltkreisen in Qiskit vorzustellen: den gerichteten azyklischen Graphen (DAG) (siehe dieses Tutorial für einen Überblick). Um diese Schritte nachzuvollziehen, installiere die graphviz-Bibliothek für die DAG-Zeichenfunktionen.
In Qiskit werden Schaltkreise innerhalb der Transpilierungsstufen als DAG dargestellt. Ein DAG besteht im Allgemeinen aus Knoten (auch „Nodes" genannt) und gerichteten Kanten, die Knotenpaare in einer bestimmten Richtung verbinden. Diese Darstellung wird mit qiskit.dagcircuit.DAGCircuit-Objekten gespeichert, die aus einzelnen DagNode-Objekten zusammengesetzt sind. Der Vorteil dieser Darstellung gegenüber einer reinen Liste von Gattern (d. h. einer Netzliste) besteht darin, dass der Informationsfluss zwischen Operationen explizit ist, was Transformationsentscheidungen erleichtert.
Dieses Beispiel veranschaulicht den DAG, indem ein einfacher Schaltkreis erstellt wird, der einen Bell-Zustand vorbereitet und je nach Messergebnis eine -Rotation anwendet.
from qiskit import QuantumRegister, ClassicalRegister, QuantumCircuit
import numpy as np
qr = QuantumRegister(3, 'qr')
cr = ClassicalRegister(3, 'cr')
qc = QuantumCircuit(qr, cr)
qc.h(qr[0])
qc.cx(qr[0], qr[1])
qc.measure(qr[0], cr[0])
qc.rz(np.pi/2, qr[1]).c_if(cr, 2)
qc.draw(output='mpl')

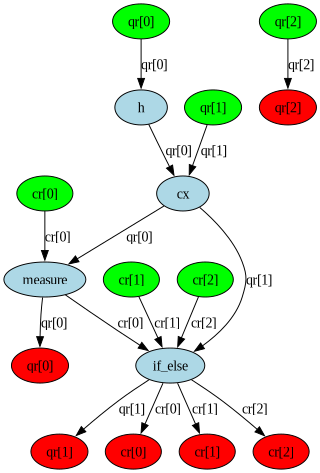

Verwende die Funktion qiskit.tools.visualization.dag_drawer(), um den DAG dieses Schaltkreises anzuzeigen. Es gibt drei Arten von Graph-Knoten: Qubit/Clbit-Knoten (grün), Operationsknoten (blau) und Ausgabeknoten (rot). Jede Kante zeigt den Datenfluss (oder die Abhängigkeit) zwischen zwei Knoten an.
from qiskit.converters import circuit_to_dag
from qiskit.tools.visualization import dag_drawer
dag = circuit_to_dag(qc)
dag_drawer(dag)
Transpiler-Passes
Transpiler-Passes werden entweder als AnalysisPass oder als TransformationPass klassifiziert. Passes arbeiten im Allgemeinen mit dem DAG und dem property_set, einem wörterbuchähnlichen Objekt zum Speichern von Eigenschaften, die durch Analyse-Passes ermittelt wurden. Analyse-Passes arbeiten sowohl mit dem DAG als auch mit seinem property_set. Sie können den DAG nicht ändern, aber das property_set bearbeiten. Im Gegensatz dazu können Transformations-Passes den DAG ändern und das property_set lesen (aber nicht schreiben). Transformations-Passes übersetzen beispielsweise einen Schaltkreis in seine ISA oder führen Routing-Passes durch, um SWAP-Gatter einzufügen, wo sie benötigt werden.
Einen PauliTwirl-Transpiler-Pass erstellen
Das folgende Beispiel erstellt einen Transpiler-Pass, der Pauli-Twirls hinzufügt. Pauli-Twirling ist eine Strategie zur Fehlerunterdrückung, die randomisiert, wie Qubits fehlerhafte Kanäle erfahren. In diesem Beispiel gehen wir davon aus, dass es sich dabei um Zwei-Qubit-Gatter handelt (da diese deutlich fehleranfälliger sind als Ein-Qubit-Gatter). Die Pauli-Twirls verändern die Wirkung der Zwei-Qubit-Gatter nicht. Sie werden so gewählt, dass die vor dem Zwei-Qubit-Gatter angewendeten Paulis (links) von den nach dem Zwei-Qubit-Gatter angewendeten Paulis (rechts) kompensiert werden. Die Zwei-Qubit-Operationen sind also identisch, werden aber auf unterschiedliche Weise durchgeführt. Ein Vorteil des Pauli-Twirlings ist, dass kohärente Fehler in stochastische Fehler umgewandelt werden, die durch Mittelung über mehr Ausführungen verbessert werden können.
Transpiler-Passes arbeiten auf dem DAG. Die wichtigste zu überschreibende Methode ist .run(), die den DAG als Eingabe nimmt. Das Initialisieren von Pauli-Paaren wie gezeigt bewahrt die Wirkung jedes Zwei-Qubit-Gatters. Dies geschieht mit der Hilfsmethode build_twirl_set, die jeden Zwei-Qubit-Pauli (aus pauli_basis(2)) durchläuft und den anderen Pauli findet, der die Operation erhält.
Aus dem DAG liefert die Methode op_nodes() alle seine Knoten zurück. Der DAG kann auch verwendet werden, um Runs zu sammeln — das sind Sequenzen von Knoten, die ununterbrochen auf einem Qubit ausgeführt werden. Diese können als Ein-Qubit-Runs mit collect_1q_runs, Zwei-Qubit-Runs mit collect_2q_runs und Runs von Knoten, deren Instruktionsnamen in einer Namensliste enthalten sind, mit collect_runs gesammelt werden. DAGCircuit hat viele Methoden zum Durchsuchen und Traversieren eines Graphen. Eine häufig verwendete Methode ist topological_op_nodes, die Knoten in einer Abhängigkeitsreihenfolge liefert. Andere Methoden wie bfs_successors werden hauptsächlich verwendet, um zu bestimmen, wie Knoten mit nachfolgenden Operationen auf einem DAG interagieren.
Im Beispiel wollen wir jeden Knoten, der eine Instruktion darstellt, durch einen Teilschaltkreis ersetzen, der als Mini-DAG aufgebaut ist. Der Mini-DAG erhält ein hinzugefügtes Zwei-Qubit-Quantenregister. Operationen werden dem Mini-DAG mit apply_operation_back hinzugefügt, wodurch die Instruction am Ausgang des Mini-DAGs platziert wird (während apply_operation_front sie am Eingang des Mini-DAGs platzieren würde). Der Knoten wird dann durch den Mini-DAG mit substitute_node_with_dag ersetzt, und der Prozess wird für jede Instanz von CXGate und ECRGate im DAG wiederholt (entsprechend den Zwei-Qubit-Basisgattern auf IBM®-Backends).
from qiskit.dagcircuit import DAGCircuit
from qiskit.circuit import QuantumCircuit, QuantumRegister, Gate
from qiskit.circuit.library import CXGate, ECRGate
from qiskit.transpiler import PassManager
from qiskit.transpiler.basepasses import TransformationPass
from qiskit.quantum_info import Operator, pauli_basis
import numpy as np
from typing import Iterable, Optional
class PauliTwirl(TransformationPass):
"""Add Pauli twirls to two-qubit gates."""
def __init__(
self,
gates_to_twirl: Optional[Iterable[Gate]] = None,
):
"""
Args:
gates_to_twirl: Names of gates to twirl. The default behavior is to twirl all
two-qubit basis gates, `cx` and `ecr` for IBM backends.
"""
if gates_to_twirl is None:
gates_to_twirl = [CXGate(), ECRGate()]
self.gates_to_twirl = gates_to_twirl
self.build_twirl_set()
super().__init__()
def build_twirl_set(self):
"""
Build a set of Paulis to twirl for each gate and store internally as .twirl_set.
"""
self.twirl_set = {}
# iterate through gates to be twirled
for twirl_gate in self.gates_to_twirl:
twirl_list = []
# iterate through Paulis on left of gate to twirl
for pauli_left in pauli_basis(2):
# iterate through Paulis on right of gate to twirl
for pauli_right in pauli_basis(2):
# save pairs that produce identical operation as gate to twirl
if (Operator(pauli_left) @ Operator(twirl_gate)).equiv(
Operator(twirl_gate) @ pauli_right
):
twirl_list.append((pauli_left, pauli_right))
self.twirl_set[twirl_gate.name] = twirl_list
def run(
self,
dag: DAGCircuit,
) -> DAGCircuit:
# collect all nodes in DAG and proceed if it is to be twirled
twirling_gate_classes = tuple(
gate.base_class for gate in self.gates_to_twirl
)
for node in dag.op_nodes():
if not isinstance(node.op, twirling_gate_classes):
continue
# random integer to select Pauli twirl pair
pauli_index = np.random.randint(
0, len(self.twirl_set[node.op.name])
)
twirl_pair = self.twirl_set[node.op.name][pauli_index]
# instantiate mini_dag and attach quantum register
mini_dag = DAGCircuit()
register = QuantumRegister(2)
mini_dag.add_qreg(register)
# apply left Pauli, gate to twirl, and right Pauli to empty mini-DAG
mini_dag.apply_operation_back(
twirl_pair[0].to_instruction(), [register[0], register[1]]
)
mini_dag.apply_operation_back(node.op, [register[0], register[1]])
mini_dag.apply_operation_back(
twirl_pair[1].to_instruction(), [register[0], register[1]]
)
# substitute gate to twirl node with twirling mini-DAG
dag.substitute_node_with_dag(node, mini_dag)
return dag
Den PauliTwirl-Transpiler-Pass verwenden
Der folgende Code verwendet den oben erstellten Pass, um einen Schaltkreis zu transpilieren. Betrachte einen einfachen Schaltkreis mit cx- und ecr-Gattern.
qc = QuantumCircuit(3)
qc.cx(0, 1)
qc.ecr(1, 2)
qc.ecr(1, 0)
qc.cx(2, 1)
qc.draw("mpl")
Um den eigenen Pass anzuwenden, erstelle einen Pass-Manager mit dem PauliTwirl-Pass und führe ihn auf 50 Schaltkreisen aus.
pm = PassManager([PauliTwirl()])
twirled_qcs = [pm.run(qc) for _ in range(50)]
Jedes Zwei-Qubit-Gatter ist jetzt von zwei Paulis eingeschlossen.
twirled_qcs[-1].draw("mpl")
Die Operatoren sind gleich, wenn Operator aus qiskit.quantum_info verwendet wird:
np.all([Operator(twirled_qc).equiv(qc) for twirled_qc in twirled_qcs])
np.True_
Nächste Schritte
- Um zu lernen, wie du die Funktion
generate_preset_passmanagerverwendest, anstatt eigene Passes zu schreiben, beginne mit dem Thema Standardeinstellungen und Konfigurationsoptionen des Transpilers. - Probiere die Anleitung Transpiler-Einstellungen vergleichen aus.
- Schau dir die Transpiler-API-Dokumentation an.
